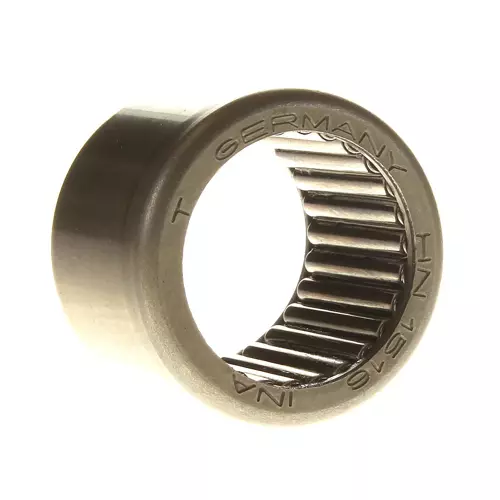

INA HN1516轴承尺寸、参数、图纸、互换、价格
H
N
1
5
1
6
HN：满装滚针型冲压外圈滚针轴承，无保持架
15：内径代号，内径：15 mm
16：宽度代号，宽度：16 mm
HN：
满装滚针型冲压外圈滚针轴承，无保持架
15：
内径代号，内径：15 mm
16：
宽度代号，宽度：16 mm
| 主要尺寸&性能数据 | ||
| Fw | 15 mm | 下滚子直径 |
| D | 21 mm | 外径 |
| C | 16 mm | 外圈宽度 |
| Cr | 15,400 N | 径向额定动载荷 |
| C0r | 27,500 N | 径向额定静载荷 |
| Cur | 3,700 N | 径向极限疲劳载荷 |
| nG Grease | 7,100 1/min | 极限转速-脂润滑 |
| nϑr | 9,600 1/min | 参考转速 |
| 17.3 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.8 mm | 最小倒角尺寸 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 140 °C | 最高工作温度 |
| 附加附件 | ||
| IR12X15X16-XL | 配套的内圈型号 | |
| LR12X15X16,5 | 配套的内圈型号LR | |
| 润滑方式 | L563 | 脂润滑（L563/特定标准） |
