INA GRAE20-XL-NPP-B-FA125.5轴承尺寸、参数、图纸、互换、价格
INA GRAE20-XL-NPP-B-FA125.5轴承
更新日期：2025-02-27 16:43:43
市场价：￥153.21元
销售价：电话咨询
库存：32套

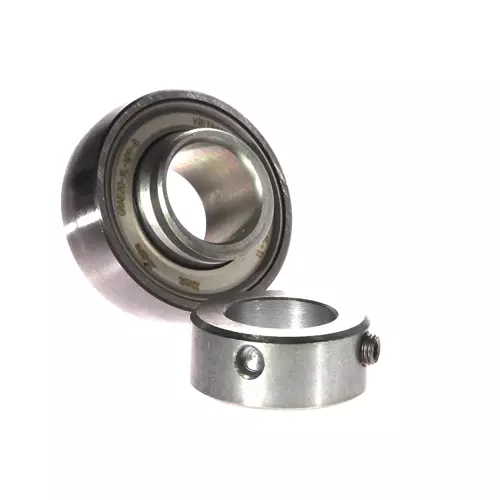

INA GRAE20-XL-NPP-B-FA125.5轴承属于径向外球面轴承 GRAE..-XL-NPP-B 系列。
前缀列表：【G：带润滑孔的外球面球轴承】【RA：通过偏心套圈固定内圈，内圈在一侧加宽】【E：公制尺寸】。后缀列表：【-XL：X-life 长寿命轴承标记】【-NPP：两侧有唇密封（P 型密封）】【-B：球面外圈】【-FA125-5：带Corrotect涂层，防腐蚀】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
R
A
E
2
0
-
X
L
-
N
P
P
-
B
-
F
A
1
2
5
-
5
G：带润滑孔的外球面球轴承
RA：通过偏心套圈固定内圈，内圈在一侧加宽
E：公制尺寸
20：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-NPP：两侧有唇密封（P 型密封）
-B：球面外圈
-FA125-5：带Corrotect涂层，防腐蚀
G：
带润滑孔的外球面球轴承
RA：
通过偏心套圈固定内圈，内圈在一侧加宽
E：
公制尺寸
20：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-NPP：
两侧有唇密封（P 型密封）
-B：
球面外圈
-FA125-5：
带Corrotect涂层，防腐蚀
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| DSP | 47 mm | 外径 |
| B | 21.4 mm | 宽度 |
| B1 | 31 mm | 锁环总宽度 |
| nG Grease | 18,700 1/min | 极限转速-脂润滑 |
| Cr | 12,800 N | 径向额定动载荷 |
| C0r | 6,600 N | 径向额定静载荷 |
| Cur | 345 N | 径向极限疲劳载荷 |
| 0.16 kg | 重量 | |
| 尺寸参数 | ||
| C | 14 mm | 外圈宽度 |
| S | 7.5 mm | 滚道距离 |
| d2 | 26.9 mm | 内圈挡边密封直径 |
| Ca | 4 mm | 到润滑孔的距离 |
| d3 | 33 mm | 外圈锁环/锁紧螺母 |
| W | 3 | 单元宽度 |
| 计算因素 | ||
| f | 13.1 | 计算因子 |
| 密封 | NPP | 双面唇封 |
| 外表面形状 | B | B |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GRAE20-XL-NPP-B#EN轴承 | ￥69.6元 | - | 516 |
| INA GRAE20-NPP-B轴承 | ￥80.04元 | - | 227 |
| INA GRAE20-NPP-B-FA125.5轴承 | ￥121.8元 | - | 5 |
| INA GRAE20 -NPP-B-FA106轴承 | ￥147.32元 | - | 134 |
