INA GRA40-XL轴承尺寸、参数、图纸、互换、价格
INA GRA40-XL轴承
更新日期：2025-03-17 10:12:57
市场价：￥317.4元
销售价：电话咨询
库存：5套

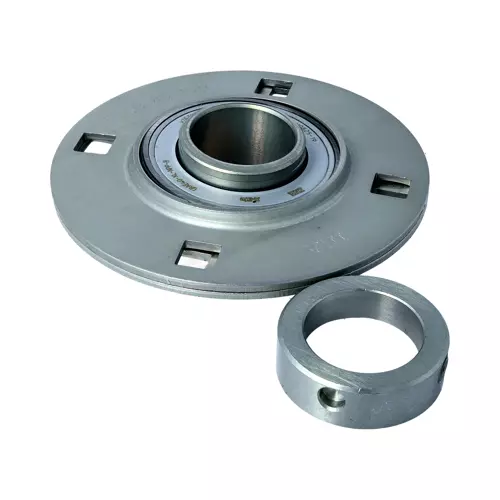

INA GRA40-XL轴承属于三/四螺栓法兰安装轴承座单元 GRA 系列，带薄钢板、偏心锁环与P型密封件。
前缀列表：【G：有润滑孔外球面球轴承】【RA：通过偏心套圈固定内圈，内圈在一侧加宽】。后缀列表：【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
R
A
4
0
-
X
L
G：有润滑孔外球面球轴承
RA：通过偏心套圈固定内圈，内圈在一侧加宽
40：内径代号，内径：40 mm
-XL：X-life 长寿命轴承标记
G：
有润滑孔外球面球轴承
RA：
通过偏心套圈固定内圈，内圈在一侧加宽
40：
内径代号，内径：40 mm
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| H | 147.5 mm | 法兰高度 |
| H | 147.5 mm | 法兰宽度 |
| U | 36.2 mm | 单元总高度 |
| B1 | 43.8 mm | 锁环总宽度 |
| Cur | 1,030 N | 径向极限疲劳载荷 |
| Cr | 34,500 N | 径向额定动载荷 |
| C0r | 19,800 N | 径向额定静载荷 |
| C0r G | 7,700 N | 承载能力（外壳） |
| 1.31 kg | 重量 | |
| 尺寸参数 | ||
| A | 10.3 mm | 外壳高度 |
| S | 3.5 mm | 法兰厚度 |
| V | 90 mm | 壳体肩部直径 |
| d3 | 37.5 mm | 偏心套外径 |
| d3 | 58 mm | 外圈锁环/锁紧螺母 |
| 安装参数 | ||
| J | 119 mm | 节圆直径（孔） |
| N | 13.5 mm | 方形固定 |
| n | 4 | 螺丝孔数 |
| n | 4 | 螺钉数量 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| 1 | 壳体数量 2 | |
| FLAN80-MSB | 外壳 | |
| FLAN80-MSA | 外壳（第2部分） | |
| EXZ | 固定 | |
| GRAE40-XL-NPP-B | 轴承型号 | |
