INA GLCTE30-TV-FA125.5轴承尺寸、参数、图纸、互换、价格
INA GLCTE30-TV-FA125.5轴承
更新日期：2025-03-17 10:03:53
市场价：￥559.26元
销售价：电话咨询
库存：79套

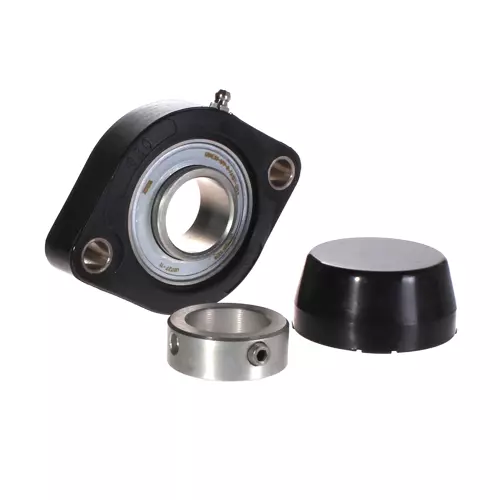

INA GLCTE30-TV-FA125.5轴承属于法兰安装轴承座单元 GLCTE..-TV 系列。
前缀列表：【G：有润滑孔外球面球轴承】【LCTE：双螺栓法兰式轴承座】。后缀列表：【-TV：滚动体引导，玻璃纤维增强尼龙66保持架】【-FA125-5：带Corrotect涂层，防腐蚀】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
L
C
T
E
3
0
-
T
V
-
F
A
1
2
5
-
5
G：有润滑孔外球面球轴承
LCTE：双螺栓法兰式轴承座
30：内径代号，内径：30 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-FA125-5：带Corrotect涂层，防腐蚀
G：
有润滑孔外球面球轴承
LCTE：
双螺栓法兰式轴承座
30：
内径代号，内径：30 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-FA125-5：
带Corrotect涂层，防腐蚀
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| L | 84 mm | 法兰宽度 |
| H | 112.5 mm | 法兰高度 |
| U | 38.3 mm | 单元总高度 |
| Cr | 17,100 N | 径向额定动载荷 |
| C0r | 9,200 N | 径向额定静载荷 |
| C0r G | 12,000 N | 承载能力（外壳） |
| Cg | 12,000 N | 承载能力（外壳） |
| 0.47 kg | 重量 | |
| 尺寸参数 | ||
| A1 | 20.5 mm | 法兰厚度 |
| A2 | 11.5 mm | 滚道距离 |
| B1 | 35.8 mm | 锁环总宽度 |
| Q | 1/4-28 UNF | 连接螺纹润滑 |
| d3 | 44 mm | 偏心套外径 |
| 安装参数 | ||
| J | 90.5 mm | 固定孔距 |
| N | 11.5 mm | 固定孔 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| GEH.GLCTE06-TV | 外壳 | |
| GRAE30-NPP-B-FA107/125.5 | 轴承型号 | |
| KASK06-S-G | 保护帽 | |
| 制造说明 | FA125.5 | 轴承带防腐涂层 |
| 特殊材质 | TV | 塑料外壳 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GLCTE30 -FA125轴承，货期1-3周 | ￥483.72元 | - | 12 |
