INA GIL25-DO-2RS轴承尺寸、参数、图纸、互换、价格

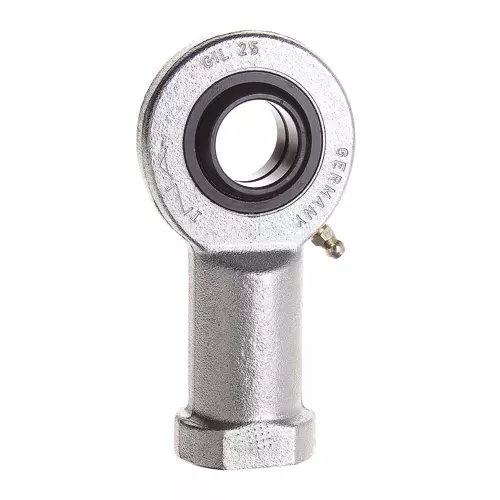

INA GIL25-DO-2RS轴承
更新日期：2025-03-13 11:18:58
市场价：￥334.97元
销售价：电话咨询
库存：3套
INA GIL25-DO-2RS轴承属于阴螺纹杆端关节轴承，左旋螺纹，需要维护，滑动接触面：钢/钢，DIN ISO 12240-4 标准尺寸 E系列 F型，开式设计。
前缀列表：【G：杆端关节轴承】【I：内螺纹】【L：左旋螺纹】。后缀列表：【-DO：需维护关节轴承，ISO12240-1 标准】【-2RS：两侧有轴向防护型接触唇式密封圈】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
I
L
2
5
-
D
O
-
2
R
S
G：杆端关节轴承
I：内螺纹
L：左旋螺纹
25：内径代号，关节轴承内径：25 mm
-DO：需维护关节轴承，ISO12240-1 标准
-2RS：两侧有轴向防护型接触唇式密封圈
G：
杆端关节轴承
I：
内螺纹
L：
左旋螺纹
25：
内径代号，关节轴承内径：25 mm
-DO：
需维护关节轴承，ISO12240-1 标准
-2RS：
两侧有轴向防护型接触唇式密封圈
| 主要尺寸&性能数据 | ||
| d | 25 mm | 轴承内径 |
| D | 42 mm | 轴承外径 |
| B | 20 mm | 带内圈 |
| Cr | 48,300 N | 径向额定动载荷 |
| C0r | 88,300 N | 径向额定静载荷 |
| Gr | 0,037 - 0,1 mm | 径向游隙 |
| 0.66 kg | 重量 | |
| 尺寸参数 | ||
| dK | 35.5 mm | 滚珠直径 |
| d1 | 29.3 mm | 内圈外法兰直径 |
| d2 | 64 mm | 外入口直径 |
| d3 | M24x2 | 螺纹尺寸 |
| d4 | 33.5 mm | 柄部直径 |
| h1 | 94 mm | 阴螺纹头柄长度 |
| α | 7 ° | 倾角 |
| l3 | 48 mm | 阴螺纹长度 |
| l4 | 126 mm | 阴螺纹头总长度 |
| l5 | 12 mm | 杆端柄长度 |
| l7 | 32 mm | 带轴启动的远程钻孔 |
| d5 | 42 mm | 柄部直径，大 |
| C1 | 17 mm | 杆端宽度 |
| r1smin | 0.6 mm | 边缘间距 |
| W | 36 mm | 扳手开口宽度 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.01 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 工作温度 | ||
| Tmin | -50 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 密封 | 不带 | |
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GIL25-DO轴承，货期2-3周 | ￥482.56元 | - | 2 |
