INA GIL20-UK-2RS-A轴承尺寸、参数、图纸、互换、价格
INA GIL20-UK-2RS-A轴承
更新日期：2025-03-13 11:18:33
市场价：￥616.57元
销售价：电话咨询
库存：64套

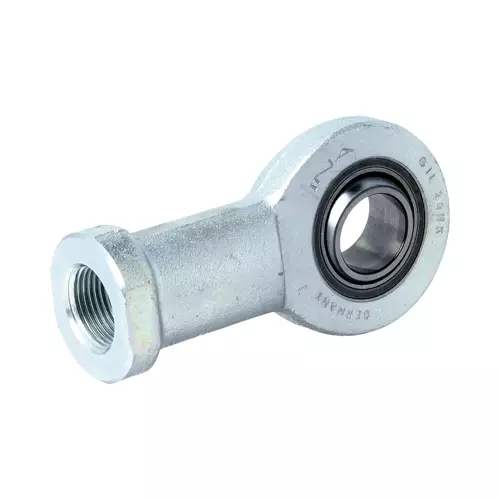

INA GIL20-UK-2RS-A轴承属于阴螺纹杆端关节轴承，免维护，滑动层：PTFE复合材料，DIN ISO 12240-4 标准尺寸 E系列 F型，内圈外表面带硬镀铬涂层，开式设计，左旋螺纹。
前缀列表：【G：杆端关节轴承】【I：内螺纹】【L：左旋螺纹】。后缀列表：【-UK：免维护关节轴承，内圈曲面带硬铬镀层，ISO12240-1 标准尺寸E系列】【-2RS：两侧有轴向防护型接触唇式密封圈】【-A：内部设计结构优化】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
I
L
2
0
-
U
K
-
2
R
S
-
A
G：杆端关节轴承
I：内螺纹
L：左旋螺纹
20：内径代号，关节轴承内径：20 mm
-UK：免维护关节轴承，内圈曲面带硬铬镀层，ISO12240-1 标准尺寸E系列
-2RS：两侧有轴向防护型接触唇式密封圈
-A：内部设计结构优化
G：
杆端关节轴承
I：
内螺纹
L：
左旋螺纹
20：
内径代号，关节轴承内径：20 mm
-UK：
免维护关节轴承，内圈曲面带硬铬镀层，ISO12240-1 标准尺寸E系列
-2RS：
两侧有轴向防护型接触唇式密封圈
-A：
内部设计结构优化
| 主要尺寸&性能数据 | ||
| d | 20 mm | 轴承内径 |
| D | 35 mm | 轴承外径 |
| B | 16 mm | 带内圈 |
| Cr | 31,300 N | 径向额定动载荷 |
| C0r | 75,600 N | 径向额定静载荷 |
| 360 g | 重量 | |
| 尺寸参数 | ||
| dK | 29 mm | 滚珠直径 |
| d1 | 24.1 mm | 内圈外法兰直径 |
| d2 | 53 mm | 外入口直径 |
| d3 | M20x1,5 | 螺纹尺寸 |
| d4 | 27.5 mm | 柄部直径 |
| h1 | 77 mm | 阴螺纹头柄长度 |
| C1 | 13 mm | 杆端宽度 |
| α | 9 ° | 倾角 |
| l3 | 40 mm | 阴螺纹长度 |
| l4 | 103.5 mm | 阴螺纹头总长度 |
| l5 | 10 mm | 杆端柄长度 |
| l7 | 27 mm | 带轴启动的远程钻孔 |
| d5 | 35 mm | 柄部直径，大 |
| W | 32 mm | 扳手开口宽度 |
| Gr | 0 - 0,04 mm | 径向游隙 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.01 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 0.3 mm | 边缘间距 |
| 工作温度 | ||
| Tmin | -50 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 密封 | 不带 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GIL20-UK#EN轴承 | ￥185.6元 | - | 143 |
| INA GIL20 -UK-2RS轴承，货期1-3周 | ￥538.24元 | - | 10 |
