INA GIKSR5-PS轴承尺寸、参数、图纸、互换、价格

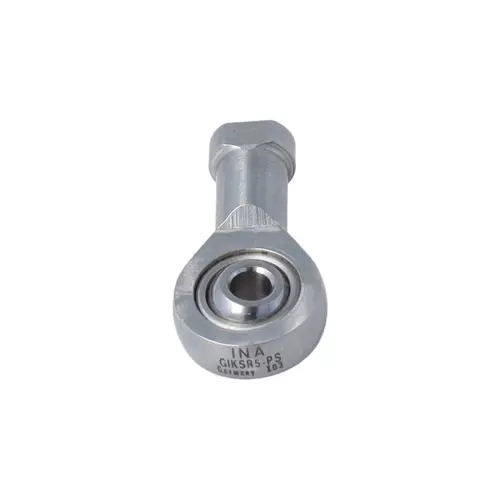

INA GIKSR5-PS轴承
更新日期：2025-03-13 10:47:06
市场价：￥970.55元
销售价：电话咨询
库存：20套
INA GIKSR5-PS轴承属于耐腐蚀杆端关节轴承，带阴螺纹，右旋螺纹，免维护，滑动层：聚四氟乙烯薄膜，DIN ISO 12240-4 标准尺寸 K系列 F型，开式设计。
前缀列表：【G：杆端关节轴承】【I：内螺纹】【K：带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面】【S：耐腐蚀材质】【R：右旋螺纹】。后缀列表：【-PS：免维护向心关节轴承，耐腐蚀，ISO12240-4尺寸K系列】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
I
K
S
R
5
-
P
S
G：杆端关节轴承
I：内螺纹
K：带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面
S：耐腐蚀材质
R：右旋螺纹
5：内径代号，关节轴承内径：5 mm
-PS：免维护向心关节轴承，耐腐蚀，ISO12240-4尺寸K系列
G：
杆端关节轴承
I：
内螺纹
K：
带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面
S：
耐腐蚀材质
R：
右旋螺纹
5：
内径代号，关节轴承内径：5 mm
-PS：
免维护向心关节轴承，耐腐蚀，ISO12240-4尺寸K系列
| 主要尺寸&性能数据 | ||
| d | 5 mm | 轴承内径 |
| D | 13 mm | 轴承外径 |
| B | 8 mm | 带内圈 |
| Cr | 6,000 N | 径向额定动载荷 |
| C0r | 3,800 N | 径向额定静载荷 |
| 19.8 g | 重量 | |
| 尺寸参数 | ||
| dK | 11.1 mm | 滚珠直径 |
| d1 | 7.7 mm | 内圈外法兰直径 |
| d2 | 19 mm | 外入口直径 |
| d3 | M5 | 螺纹尺寸 |
| d4 | 9 mm | 柄部直径 |
| h1 | 27 mm | 阴螺纹头柄长度 |
| C1 | 6 mm | 杆端宽度 |
| α | 13 ° | 倾角 |
| l3 | 8 mm | 阴螺纹长度 |
| l4 | 36.5 mm | 阴螺纹头总长度 |
| l5 | 4 mm | 杆端柄长度 |
| l7 | 9 mm | 带轴启动的远程钻孔 |
| d5 | 11 mm | 柄部直径，大 |
| W | 9 mm | 扳手开口宽度 |
| Gr | 0,003 - 0,035 mm | 径向游隙 |
| dOT | 0.012 mm | 轴承内径，上公差 |
| dUT | 0 mm | 轴承内径，下公差 |
| dT | H7 mm | 轴承内径，公差 |
| BOT | 0.012 mm | 带内圈，上公差 |
| BUT | 0 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 0.3 mm | 边缘间距 |
| 工作温度 | ||
| Tmin | -10 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 密封 | 不带 |
