INA GIKL6-PW-A轴承尺寸、参数、图纸、互换、价格
INA GIKL6-PW-A轴承
更新日期：2025-03-13 10:36:13
市场价：￥91.35元
销售价：电话咨询
库存：48套

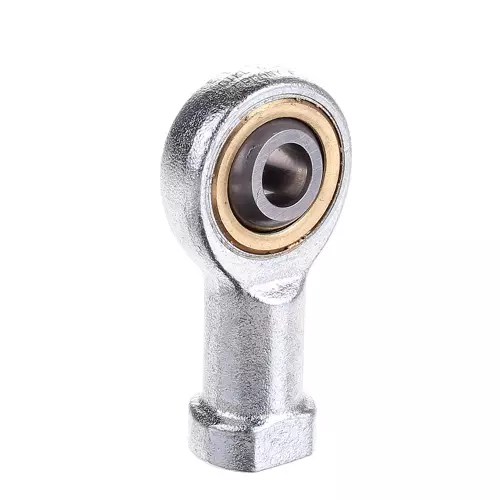

INA GIKL6-PW-A轴承属于阴螺纹杆端关节轴承，左旋螺纹，免维护，滑动层：聚四氟乙烯薄膜，黄铜外圈，DIN ISO 12240-4 标准尺寸 K系列 F型，开式设计。
前缀列表：【G：杆端关节轴承】【I：内螺纹】【K：带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面】【L：左旋螺纹】。后缀列表：【-PW：免维护关节轴承，青铜外圈，ISO12240-4 标准尺寸K系列】【-A：内部设计结构优化】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
I
K
L
6
-
P
W
-
A
G：杆端关节轴承
I：内螺纹
K：带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面
L：左旋螺纹
6：内径代号，关节轴承内径：6 mm
-PW：免维护关节轴承，青铜外圈，ISO12240-4 标准尺寸K系列
-A：内部设计结构优化
G：
杆端关节轴承
I：
内螺纹
K：
带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面
L：
左旋螺纹
6：
内径代号，关节轴承内径：6 mm
-PW：
免维护关节轴承，青铜外圈，ISO12240-4 标准尺寸K系列
-A：
内部设计结构优化
| 主要尺寸&性能数据 | ||
| d | 6 mm | 轴承内径 |
| D | 16 mm | 轴承外径 |
| B | 9 mm | 带内圈 |
| Cr | 7,650 N | 径向额定动载荷 |
| C0r | 8,000 N | 径向额定静载荷 |
| 0.03 kg | 重量 | |
| 尺寸参数 | ||
| dK | 12.7 mm | 滚珠直径 |
| d1 | 8.9 mm | 内圈外法兰直径 |
| d2 | 20 mm | 外入口直径 |
| d3 | M6 | 螺纹尺寸 |
| d4 | 10 mm | 柄部直径 |
| h1 | 30 mm | 阴螺纹头柄长度 |
| C1 | 6.75 mm | 杆端宽度 |
| α | 13 ° | 倾角 |
| l3 | 12 mm | 阴螺纹长度 |
| l4 | 40 mm | 阴螺纹头总长度 |
| l5 | 5 mm | 杆端柄长度 |
| l7 | 11 mm | 带轴启动的远程钻孔 |
| d5 | 13 mm | 柄部直径，大 |
| W | 11 mm | 扳手开口宽度 |
| Gr | 0 - 0,035 mm | 径向游隙 |
| dOT | 0.012 mm | 轴承内径，上公差 |
| dUT | 0 mm | 轴承内径，下公差 |
| dT | H7 mm | 轴承内径，公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 0.3 mm | 边缘间距 |
| 工作温度 | ||
| Tmin | -50 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 密封 | 不带 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GIKL6 -PW轴承，货期1-3周 | ￥147.32元 | - | 1 |
