INA GE60-SW-A轴承尺寸、参数、图纸、互换、价格
INA GE60-SW-A轴承
更新日期：2025-03-07 18:13:07
市场价：￥609元
销售价：电话咨询
库存：25套

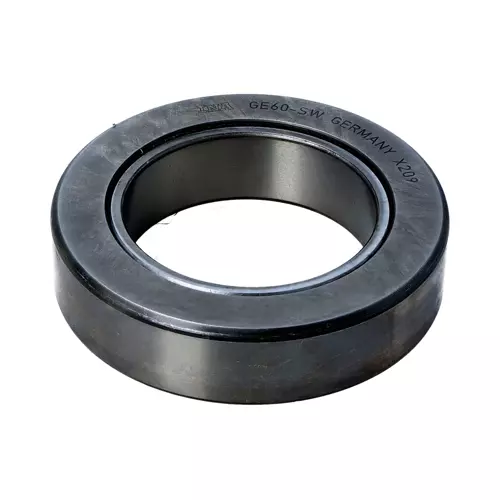

INA GE60-SW-A轴承属于角接触关节轴承，免维护, 符合 DIN ISO 12240-2 标准，内圈外表面带硬镀铬涂层，开式设计。
前缀列表：【GE：向心关节轴承】。后缀列表：【-SW：免维护角接触关节轴承，内圈曲面带硬铬镀层】【-A：内部设计结构优化】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
E
6
0
-
S
W
-
A
GE：向心关节轴承
60：内径代号，公称内径：60 mm，若为英制，请参见尺寸表
-SW：免维护角接触关节轴承，内圈曲面带硬铬镀层
-A：内部设计结构优化
GE：
向心关节轴承
60：
内径代号，公称内径：60 mm，若为英制，请参见尺寸表
-SW：
免维护角接触关节轴承，内圈曲面带硬铬镀层
-A：
内部设计结构优化
| 主要尺寸&性能数据 | ||
| d | 60 mm | 轴承内径 |
| D | 95 mm | 轴承外径 |
| T | 23 mm | 高度 |
| B | 22 mm | 内圈宽度 |
| Cr | 483,000 N | 径向额定动载荷 |
| C0r | 805,000 N | 径向额定静载荷 |
| 0.72 kg | 重量 | |
| 尺寸参数 | ||
| dK | 86 mm | 滚珠直径 |
| D1 | 68.1 mm | 外壳垫圈内径 |
| C | 22 mm | 外圈宽度 |
| s | 5 mm | 平面间距 |
| α | 1.3 ° | 倾角 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.015 mm | 轴承内径，下公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.018 mm | 外径，下公差 |
| TOT | 0.25 mm | 高度，上公差 |
| BOT | 0 mm | 带内圈，上公差 |
| TUT | -0.25 mm | 高度，下公差 |
| BUT | -0.3 mm | 带内圈，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| 安装参数 | ||
| r1smin | 1.5 mm | 边缘间距 |
| r2smin | 0.6 mm | 边缘间距 |
| da max | 66.9 mm | 连接测量内圈 |
| Db min | 87 mm | 连接直径 |
| db max | 77 mm | 连接测量内圈 |
| Da min | 76 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -50 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 布料 | ELGOGLIDE | ELGOGLIDE |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GE60-SW轴承，货期2-3周 | ￥1004.56元 | - | 5 |
