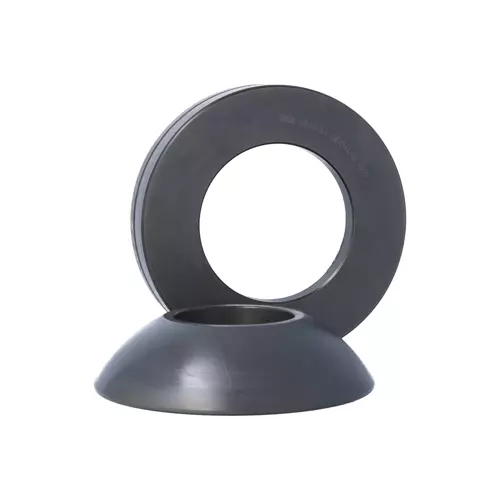

INA GE60-AX轴承尺寸、参数、图纸、互换、价格
G
E
6
0
-
A
X
GE：向心关节轴承
60：内径代号，公称内径：60 mm，若为英制，请参见尺寸表
-AX：需维护推力关节轴承
GE：
向心关节轴承
60：
内径代号，公称内径：60 mm，若为英制，请参见尺寸表
-AX：
需维护推力关节轴承
| 主要尺寸&性能数据 | ||
| d | 60 mm | 轴承内径 |
| D | 150 mm | 轴承外径 |
| T | 45 mm | 高度 |
| Ca | 736,000 N | 基本额定动载荷，轴向 |
| C0a | 3,680,000 N | 基本额定静载荷，轴向 |
| 4.64 kg | 重量 | |
| 尺寸参数 | ||
| dK | 160 mm | 滚珠直径 |
| d2 | 139.5 mm | 连接测量内圈 |
| d3 | 109 mm | 轴垫圈的前表面直径 |
| D1 | 86 mm | 外壳垫圈内径 |
| B | 37 mm | 内圈宽度 |
| C | 33 mm | 外圈宽度 |
| s | 35 mm | 平面间距 |
| A | 12.5 mm | 内孔润滑距离 |
| α | 7 ° | 倾角 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.015 mm | 轴承内径，下公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.018 mm | 外径，下公差 |
| TOT | 0 mm | 高度，上公差 |
| TUT | -0.4 mm | 高度，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.3 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 1 mm | 边缘间距 |
| r2smin | 0.3 mm | 边缘间距 |
| da max | 109 mm | 连接测量内圈 |
| Da min | 92 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
