INA GE50-XL-KLL-B轴承尺寸、参数、图纸、互换、价格
INA GE50-XL-KLL-B轴承
更新日期：2025-02-27 15:18:04
市场价：￥476.64元
销售价：电话咨询
库存：16套

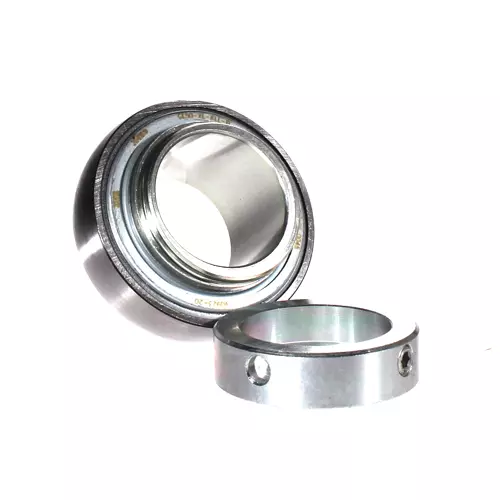

INA GE50-XL-KLL-B轴承属于径向外球面轴承 GE..-KLL-B 系列，球面外圈，通过偏心锁环定位，两侧带L型密封。
前缀列表：【G：带润滑孔的外球面球轴承】【E：公制尺寸】。后缀列表：【-XL：X-life 长寿命轴承标记】【-KLL：两侧有迷宫式密封（L 型密封）】【-B：球面外圈】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
E
5
0
-
X
L
-
K
L
L
-
B
G：带润滑孔的外球面球轴承
E：公制尺寸
50：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-KLL：两侧有迷宫式密封（L 型密封）
-B：球面外圈
G：
带润滑孔的外球面球轴承
E：
公制尺寸
50：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-KLL：
两侧有迷宫式密封（L 型密封）
-B：
球面外圈
| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| DSP | 90 mm | 外径 |
| B | 49.2 mm | 宽度 |
| B1 | 62.8 mm | 锁环总宽度 |
| nG Grease | 9,000 1/min | 极限转速-脂润滑 |
| Cr | 37,500 N | 径向额定动载荷 |
| C0r | 23,200 N | 径向额定静载荷 |
| Cur | 1,210 N | 径向极限疲劳载荷 |
| 1 kg | 重量 | |
| 尺寸参数 | ||
| C | 22 mm | 外圈宽度 |
| C2 | 26.4 mm | 密封总宽度 |
| S | 24.6 mm | 滚道距离 |
| d1 | 62.8 mm | 内圈挡边直径 |
| D1 | 77.3 mm | 密封件外径 |
| Ca | 6.9 mm | 到润滑孔的距离 |
| d3 | 69 mm | 外圈锁环/锁紧螺母 |
| W | 5 | 单元宽度 |
| 计算因素 | ||
| f | 14.4 | 计算因子 |
| 密封 | KLL | 两侧迷宫密封 |
| 外表面形状 | B | B |
