INA GE30-DO-E轴承尺寸、参数、图纸、互换、价格

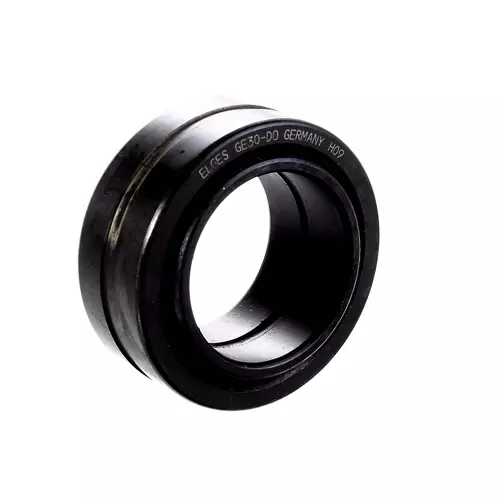

INA GE30-DO-E轴承
更新日期：2025-03-07 16:38:49
市场价：￥22.94元
销售价：电话咨询
库存：567套
INA GE30-DO-E轴承属于向心关节轴承，需要维护，滑动接触面：钢/钢，符合 DIN ISO 12240-1 标准，E 系列，开式设计。
前缀列表：【GE：向心关节轴承】。后缀列表：【-DO：需维护向心关节轴承，ISO12240-1 标准】【-E：经济型产品，性能标准】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
E
3
0
-
D
O
-
E
GE：向心关节轴承
30：内径代号，公称内径：30 mm，若为英制，请参见尺寸表
-DO：需维护向心关节轴承，ISO12240-1 标准
-E：经济型产品，性能标准
GE：
向心关节轴承
30：
内径代号，公称内径：30 mm，若为英制，请参见尺寸表
-DO：
需维护向心关节轴承，ISO12240-1 标准
-E：
经济型产品，性能标准
| 主要尺寸&性能数据 | ||
| d | 30 mm | 轴承内径 |
| D | 47 mm | 轴承外径 |
| B | 22 mm | 内圈宽度 |
| Cr | 62,300 N | 径向额定动载荷 |
| C0r | 311,000 N | 径向额定静载荷 |
| 0.145 kg | 重量 | |
| 尺寸参数 | ||
| C | 18 mm | 外圈宽度 |
| dK | 40.7 mm | 滚珠直径 |
| α | 6 ° | 倾角 |
| r1smin | 0.6 mm | 边缘间距 |
| r2smin | 0.6 mm | 边缘间距 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.01 mm | 轴承内径，下公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.011 mm | 外径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| Gr | 0,05 - 0,1 mm | 径向游隙 |
| BUT | -0.12 mm | 带内圈，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| 安装参数 | ||
| da max | 34.2 mm | 连接测量内圈 |
| Da min | 38 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 密封 | 不带 | |
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GE30-DO轴承 | ￥59.16元 | - | 5 |
