INA GE20-XL-KLL-B轴承尺寸、参数、图纸、互换、价格

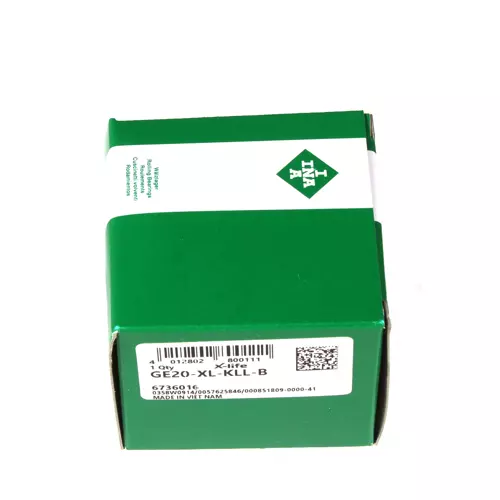

INA GE20-XL-KLL-B轴承
更新日期：2025-02-27 15:14:07
市场价：￥112.52元
销售价：电话咨询
库存：3套
INA GE20-XL-KLL-B轴承属于径向外球面轴承 GE..-KLL-B 系列，球面外圈，通过偏心锁环定位，两侧带L型密封。
前缀列表：【G：带润滑孔的外球面球轴承】【E：公制尺寸】。后缀列表：【-XL：X-life 长寿命轴承标记】【-KLL：两侧有迷宫式密封（L 型密封）】【-B：球面外圈】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
E
2
0
-
X
L
-
K
L
L
-
B
G：带润滑孔的外球面球轴承
E：公制尺寸
20：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-KLL：两侧有迷宫式密封（L 型密封）
-B：球面外圈
G：
带润滑孔的外球面球轴承
E：
公制尺寸
20：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-KLL：
两侧有迷宫式密封（L 型密封）
-B：
球面外圈
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| DSP | 47 mm | 外径 |
| B | 34.1 mm | 宽度 |
| B1 | 43.7 mm | 锁环总宽度 |
| nG Grease | 18,700 1/min | 极限转速-脂润滑 |
| Cr | 12,800 N | 径向额定动载荷 |
| C0r | 6,600 N | 径向额定静载荷 |
| Cur | 305 N | 径向极限疲劳载荷 |
| 0.2 kg | 重量 | |
| 尺寸参数 | ||
| C | 14 mm | 外圈宽度 |
| C2 | 16.6 mm | 密封总宽度 |
| S | 17.1 mm | 滚道距离 |
| d1 | 27.6 mm | 内圈挡边直径 |
| D1 | 37.4 mm | 密封件外径 |
| Ca | 4 mm | 到润滑孔的距离 |
| d3 | 33 mm | 外圈锁环/锁紧螺母 |
| W | 3 | 单元宽度 |
| 计算因素 | ||
| f | 13.1 | 计算因子 |
| 密封 | KLL | 两侧迷宫密封 |
| 外表面形状 | B | B |
