INA GE20-AW-A轴承尺寸、参数、图纸、互换、价格

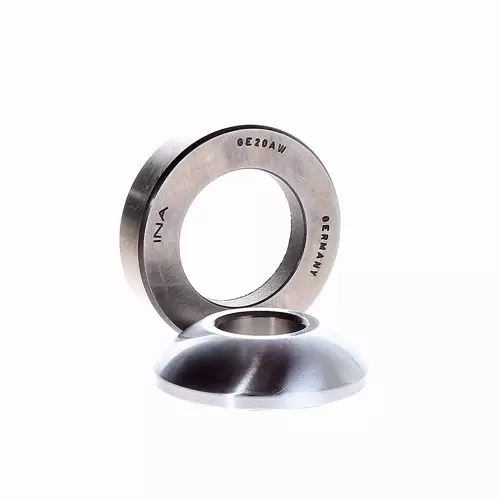

INA GE20-AW-A轴承
更新日期：2025-03-07 16:00:28
市场价：￥427.67元
销售价：电话咨询
库存：22套
INA GE20-AW-A轴承属于轴向关节轴承，免维护, 符合 DIN ISO 12240-3 标准，轴定位垫圈曲面，硬铬涂层，开式设计。
前缀列表：【GE：向心关节轴承】。后缀列表：【-AW：免维护推力关节轴承，轴圈曲面带硬铬涂层】【-A：内部设计结构优化】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
E
2
0
-
A
W
-
A
GE：向心关节轴承
20：内径代号，公称内径：20 mm，若为英制，请参见尺寸表
-AW：免维护推力关节轴承，轴圈曲面带硬铬涂层
-A：内部设计结构优化
GE：
向心关节轴承
20：
内径代号，公称内径：20 mm，若为英制，请参见尺寸表
-AW：
免维护推力关节轴承，轴圈曲面带硬铬涂层
-A：
内部设计结构优化
| 主要尺寸&性能数据 | ||
| d | 20 mm | 轴承内径 |
| D | 55 mm | 轴承外径 |
| T | 20 mm | 高度 |
| B | 14.3 mm | 内圈宽度 |
| Ca | 225,000 N | 基本额定动载荷，轴向 |
| C0a | 376,000 N | 基本额定静载荷，轴向 |
| 0.26 kg | 重量 | |
| 尺寸参数 | ||
| dK | 60 mm | 滚珠直径 |
| d2 | 50 mm | 外入口直径 |
| d3 | 40 mm | 轴垫圈的前表面直径 |
| D1 | 33.5 mm | 外壳垫圈内径 |
| C | 13 mm | 外圈宽度 |
| s | 12.5 mm | 平面间距 |
| α | 6 ° | 倾角 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.01 mm | 轴承内径，下公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.013 mm | 外径，下公差 |
| TOT | 0 mm | 高度，上公差 |
| BOT | 0 mm | 带内圈，上公差 |
| TUT | -0.4 mm | 高度，下公差 |
| BUT | -0.24 mm | 带内圈，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| 安装参数 | ||
| r1smin | 1 mm | 边缘间距 |
| r2smin | 0.3 mm | 边缘间距 |
| da max | 40 mm | 连接测量内圈 |
| Da min | 38 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -50 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 布料 | ELGOGLIDE | ELGOGLIDE |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GE20-AW轴承，货期2-3周 | ￥760.96元 | - | 2 |
