INA GE12-AW-A轴承尺寸、参数、图纸、互换、价格
INA GE12-AW-A轴承
更新日期：2025-03-07 11:53:30
市场价：￥1058.26元
销售价：电话咨询
库存：2套

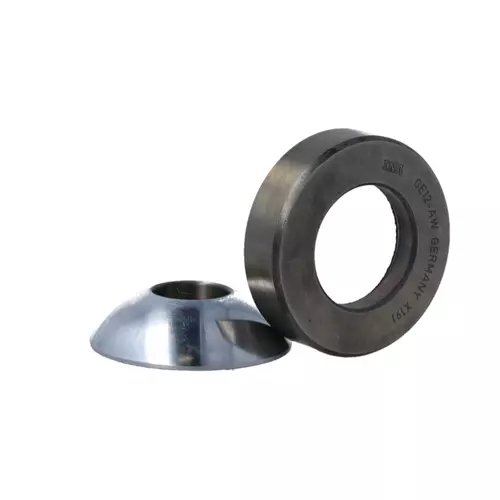

INA GE12-AW-A轴承属于轴向关节轴承，免维护, 符合 DIN ISO 12240-3 标准，轴定位垫圈曲面，硬铬涂层，开式设计。
前缀列表：【GE：向心关节轴承】。后缀列表：【-AW：免维护推力关节轴承，轴圈曲面带硬铬涂层】【-A：内部设计结构优化】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
E
1
2
-
A
W
-
A
GE：向心关节轴承
12：内径代号，公称内径：12 mm，若为英制，请参见尺寸表
-AW：免维护推力关节轴承，轴圈曲面带硬铬涂层
-A：内部设计结构优化
GE：
向心关节轴承
12：
内径代号，公称内径：12 mm，若为英制，请参见尺寸表
-AW：
免维护推力关节轴承，轴圈曲面带硬铬涂层
-A：
内部设计结构优化
| 主要尺寸&性能数据 | ||
| d | 12 mm | 轴承内径 |
| D | 35 mm | 轴承外径 |
| T | 13 mm | 高度 |
| B | 9.3 mm | 内圈宽度 |
| Ca | 97,300 N | 基本额定动载荷，轴向 |
| C0a | 162,000 N | 基本额定静载荷，轴向 |
| 72 g | 重量 | |
| 尺寸参数 | ||
| dK | 37 mm | 滚珠直径 |
| d2 | 32 mm | 外入口直径 |
| d3 | 24 mm | 轴垫圈的前表面直径 |
| D1 | 19.5 mm | 外壳垫圈内径 |
| C | 9 mm | 外圈宽度 |
| s | 8 mm | 平面间距 |
| α | 9 ° | 倾角 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.008 mm | 轴承内径，下公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.011 mm | 外径，下公差 |
| TOT | 0 mm | 高度，上公差 |
| BOT | 0 mm | 带内圈，上公差 |
| TUT | -0.5 mm | 高度，下公差 |
| BUT | -0.24 mm | 带内圈，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| 安装参数 | ||
| r1smin | 0.6 mm | 边缘间距 |
| r2smin | 0.2 mm | 边缘间距 |
| da max | 24 mm | 连接测量内圈 |
| Da min | 21.5 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -50 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 布料 | ELGOGLIDE | ELGOGLIDE |
