INA GAR45-DO-2RS轴承尺寸、参数、图纸、互换、价格

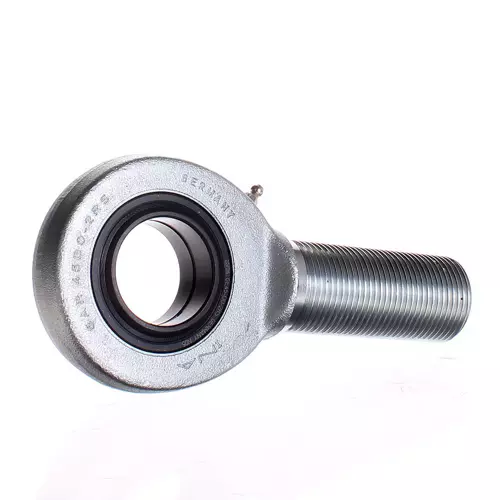

INA GAR45-DO-2RS轴承
更新日期：2025-03-12 13:38:08
市场价：￥583.1元
销售价：电话咨询
库存：25套

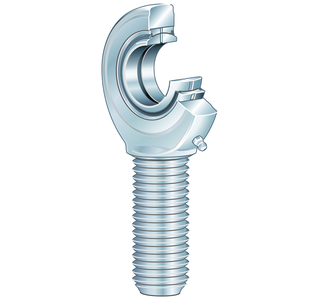

INA GAR45-DO-2RS轴承属于外螺纹杆端关节轴承，右旋螺纹，需要维护，滑动接触面：钢/钢，DIN ISO 12240-4 标准尺寸 EM系列，密封设计。
前缀列表：【G：杆端关节轴承】【A：外螺纹】【R：右旋螺纹】。后缀列表：【-DO：需维护关节轴承，ISO12240-1 标准】【-2RS：两侧有轴向防护型接触唇式密封圈】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
A
R
4
5
-
D
O
-
2
R
S
G：杆端关节轴承
A：外螺纹
R：右旋螺纹
45：内径代号，关节轴承内径：45 mm
-DO：需维护关节轴承，ISO12240-1 标准
-2RS：两侧有轴向防护型接触唇式密封圈
G：
杆端关节轴承
A：
外螺纹
R：
右旋螺纹
45：
内径代号，关节轴承内径：45 mm
-DO：
需维护关节轴承，ISO12240-1 标准
-2RS：
两侧有轴向防护型接触唇式密封圈
| 主要尺寸&性能数据 | ||
| d | 45 mm | 轴承内径 |
| D | 68 mm | 轴承外径 |
| B | 32 mm | 带内圈 |
| Cr | 128,000 N | 径向额定动载荷 |
| C0r | 259,000 N | 径向额定静载荷 |
| 2.66 kg | 重量 | |
| 尺寸参数 | ||
| dK | 60 mm | 滚珠直径 |
| d1 | 50.7 mm | 内圈外法兰直径 |
| d2 | 102 mm | 外入口直径 |
| d3 | M42x3 | 螺纹尺寸 |
| h | 163 mm | 外螺纹杆柄长 |
| C1 | 27 mm | 杆端宽度 |
| α | 7 ° | 倾角 |
| l1 | 94 mm | 外螺纹头柄长 |
| l2 | 214 mm | 外螺纹头总长度 |
| l7 | 52 mm | 带轴启动的远程钻孔 |
| Gr | 0,043 - 0,12 mm | 径向游隙 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.012 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 0.6 mm | 边缘间距 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 130 °C | 最高工作温度 |
| 密封 | 2RS | 双面密封 |
| 径向游隙 | CN | CN 游隙（普通游隙） |
