INA GAL40-UK-2RS轴承尺寸、参数、图纸、互换、价格
INA GAL40-UK-2RS轴承
更新日期：2025-03-10 11:47:53
市场价：￥570.69元
销售价：电话咨询
库存：6套

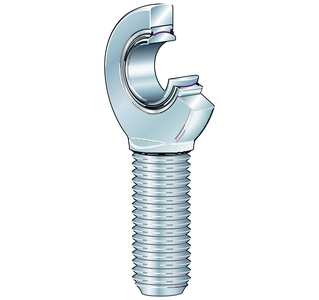

INA GAL40-UK-2RS轴承属于外螺纹杆端关节轴承，左旋螺纹，免维护，滑动层：ELGOGLIDE，DIN ISO 12240-4 标准尺寸 EM系列，内圈外表面带硬镀铬涂层，带密封。
前缀列表：【G：杆端关节轴承】【A：外螺纹】【L：左旋螺纹】。后缀列表：【-UK：免维护关节轴承，内圈曲面带硬铬镀层，ISO12240-1 标准尺寸E系列】【-2RS：两侧有轴向防护型接触唇式密封圈】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
A
L
4
0
-
U
K
-
2
R
S
G：杆端关节轴承
A：外螺纹
L：左旋螺纹
40：内径代号，关节轴承内径：40 mm
-UK：免维护关节轴承，内圈曲面带硬铬镀层，ISO12240-1 标准尺寸E系列
-2RS：两侧有轴向防护型接触唇式密封圈
G：
杆端关节轴承
A：
外螺纹
L：
左旋螺纹
40：
内径代号，关节轴承内径：40 mm
-UK：
免维护关节轴承，内圈曲面带硬铬镀层，ISO12240-1 标准尺寸E系列
-2RS：
两侧有轴向防护型接触唇式密封圈
| 主要尺寸&性能数据 | ||
| d | 40 mm | 轴承内径 |
| d2 | 92 mm | 外入口直径 |
| D | 62 mm | 轴承外径 |
| l2 | 196 mm | 外螺纹杆全长 |
| B | 28 mm | 带内圈 |
| Cr | 280,000 N | 径向额定动载荷 |
| C0r | 194,000 N | 径向额定静载荷 |
| 1.97 kg | 重量 | |
| 尺寸参数 | ||
| dK | 53 mm | 滚珠直径 |
| d1 | 45 mm | 内圈外法兰直径 |
| d3 | M39x3 | 螺纹尺寸 |
| h | 150 mm | 外螺纹杆柄长 |
| C1 | 23 mm | 杆端宽度 |
| α | 7 ° | 倾角 |
| l1 | 86 mm | 外螺纹杆长度 |
| l7 | 48 mm | 带轴启动的远程钻孔 |
| Gr | 0 - 0,06 mm | 径向游隙 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.012 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 0.6 mm | 边缘间距 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 130 °C | 最高工作温度 |
| 密封 | 2RS | 双面密封 |
