INA GAL30-DO-2RS轴承尺寸、参数、图纸、互换、价格

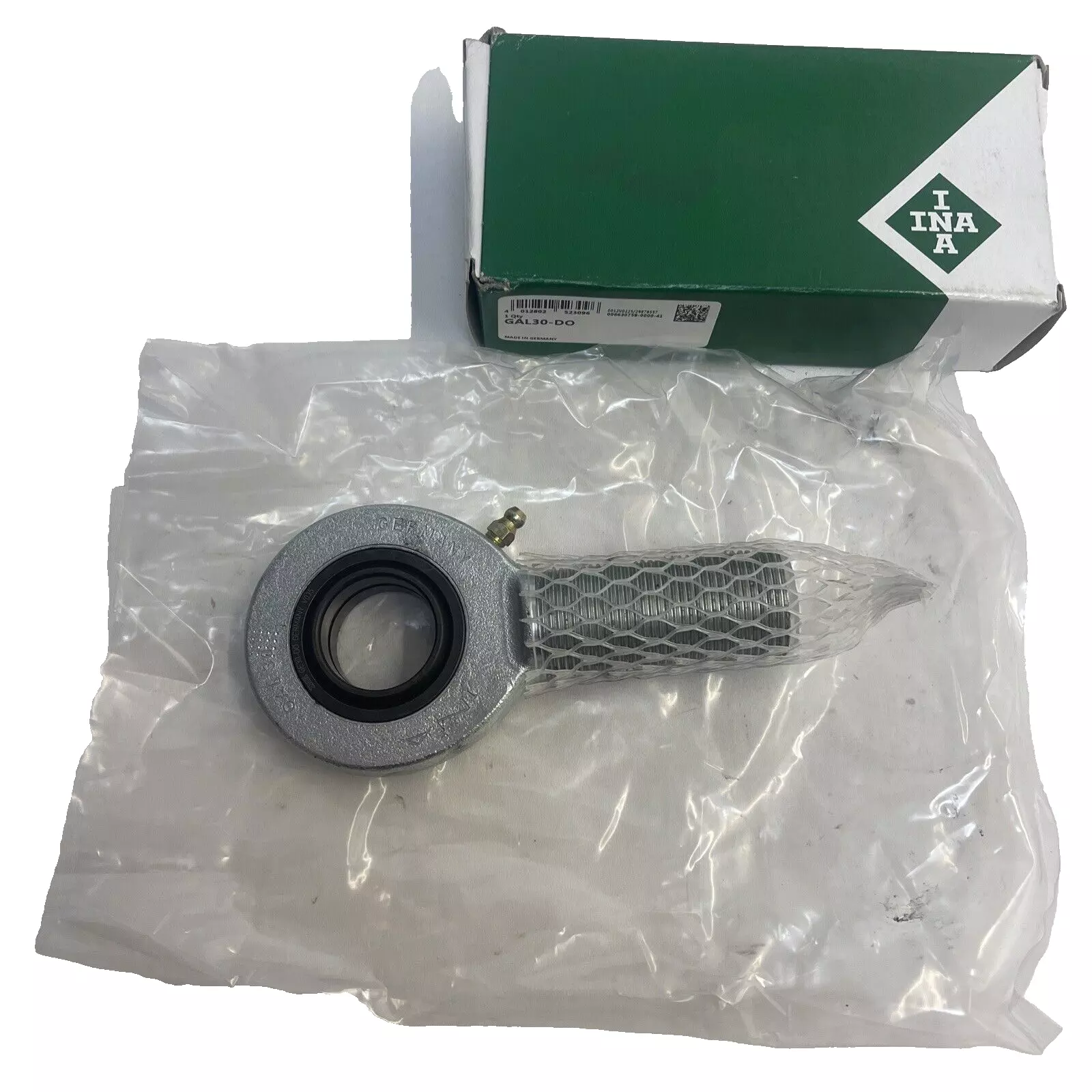

INA GAL30-DO-2RS轴承
更新日期：2025-03-10 11:46:15
市场价：￥419.06元
销售价：电话咨询
库存：2套
INA GAL30-DO-2RS轴承属于外螺纹杆端关节轴承，左旋螺纹，需要维护，滑动接触面：钢/钢，DIN ISO 12240-4 标准尺寸 EM系列，开式。
前缀列表：【G：杆端关节轴承】【A：外螺纹】【L：左旋螺纹】。后缀列表：【-DO：需维护关节轴承，ISO12240-1 标准】【-2RS：两侧有轴向防护型接触唇式密封圈】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
A
L
3
0
-
D
O
-
2
R
S
G：杆端关节轴承
A：外螺纹
L：左旋螺纹
30：内径代号，关节轴承内径：30 mm
-DO：需维护关节轴承，ISO12240-1 标准
-2RS：两侧有轴向防护型接触唇式密封圈
G：
杆端关节轴承
A：
外螺纹
L：
左旋螺纹
30：
内径代号，关节轴承内径：30 mm
-DO：
需维护关节轴承，ISO12240-1 标准
-2RS：
两侧有轴向防护型接触唇式密封圈
| 主要尺寸&性能数据 | ||
| d | 30 mm | 轴承内径 |
| D | 47 mm | 轴承外径 |
| B | 22 mm | 带内圈 |
| Cr | 62,300 N | 径向额定动载荷 |
| C0r | 119,000 N | 径向额定静载荷 |
| 0.934 kg | 重量 | |
| 尺寸参数 | ||
| dK | 40.7 mm | 滚珠直径 |
| d1 | 34.2 mm | 内圈外法兰直径 |
| d2 | 73 mm | 外入口直径 |
| d3 | M30x2 | 螺纹尺寸 |
| h | 110 mm | 外螺纹杆柄长 |
| C1 | 19 mm | 杆端宽度 |
| α | 6 ° | 倾角 |
| l1 | 65 mm | 外螺纹头柄长 |
| l2 | 146.5 mm | 外螺纹头总长度 |
| l7 | 37 mm | 带轴启动的远程钻孔 |
| Gr | 0,037 - 0,1 mm | 径向游隙 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.01 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 0.6 mm | 边缘间距 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 密封 | 不带 | |
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GAL30 -DO轴承，货期1-3周 | ￥646.12元 | - | 22 |
