INA GAL15-DO轴承尺寸、参数、图纸、互换、价格
INA GAL15-DO轴承
更新日期：2025-03-10 11:43:06
市场价：￥104.09元
销售价：电话咨询
库存：50套

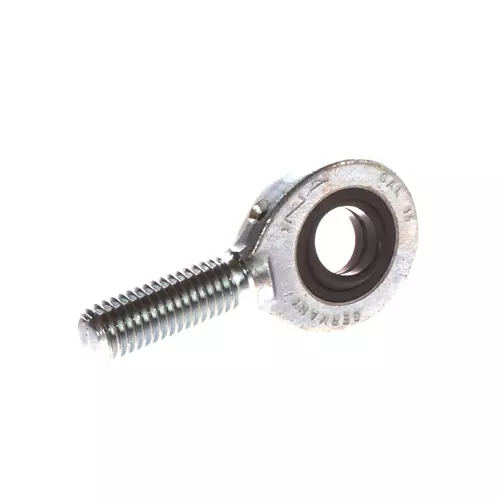

INA GAL15-DO轴承属于外螺纹杆端关节轴承，左旋螺纹，需要维护，滑动接触面：钢/钢，DIN ISO 12240-4 标准尺寸 EM系列，开式。
前缀列表：【G：杆端关节轴承】【A：外螺纹】【L：左旋螺纹】。后缀列表：【-DO：需维护关节轴承，ISO12240-1 标准】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
A
L
1
5
-
D
O
G：杆端关节轴承
A：外螺纹
L：左旋螺纹
15：内径代号，关节轴承内径：15 mm
-DO：需维护关节轴承，ISO12240-1 标准
G：
杆端关节轴承
A：
外螺纹
L：
左旋螺纹
15：
内径代号，关节轴承内径：15 mm
-DO：
需维护关节轴承，ISO12240-1 标准
| 主要尺寸&性能数据 | ||
| d | 15 mm | 轴承内径 |
| D | 26 mm | 轴承外径 |
| B | 12 mm | 带内圈 |
| Cr | 16,900 N | 径向额定动载荷 |
| C0r | 41,600 N | 径向额定静载荷 |
| 150 g | 重量 | |
| 尺寸参数 | ||
| dK | 22 mm | 滚珠直径 |
| d1 | 18.4 mm | 内圈外法兰直径 |
| d2 | 40 mm | 外入口直径 |
| d3 | M14 | 螺纹尺寸 |
| h | 63 mm | 外螺纹杆柄长 |
| C1 | 10 mm | 杆端宽度 |
| α | 8 ° | 倾角 |
| l1 | 34 mm | 外螺纹头柄长 |
| l2 | 83 mm | 外螺纹头总长度 |
| l7 | 20 mm | 带轴启动的远程钻孔 |
| Gr | 0,03 - 0,082 mm | 径向游隙 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.008 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 0.3 mm | 边缘间距 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 密封 | 不带 | |
| 径向游隙 | CN | CN 游隙（普通游隙） |
