INA GAKR6-PW-A轴承尺寸、参数、图纸、互换、价格
INA GAKR6-PW-A轴承
更新日期：2025-03-10 11:35:00
市场价：￥117.33元
销售价：电话咨询
库存：120套

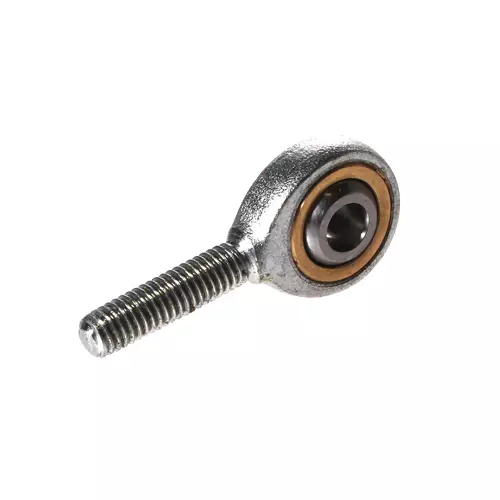

INA GAKR6-PW-A轴承属于杆端关节轴承 GAKR..-PW 系列，阳螺纹，免维护。
前缀列表：【G：杆端关节轴承】【A：外螺纹】【K：尺寸K系列】【R：右旋螺纹】。后缀列表：【-PW：免维护关节轴承，青铜外圈，ISO12240-4 标准尺寸K系列】【-A：内部设计结构优化】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
A
K
R
6
-
P
W
-
A
G：杆端关节轴承
A：外螺纹
K：尺寸K系列
R：右旋螺纹
6：内径代号，关节轴承内径：6 mm
-PW：免维护关节轴承，青铜外圈，ISO12240-4 标准尺寸K系列
-A：内部设计结构优化
G：
杆端关节轴承
A：
外螺纹
K：
尺寸K系列
R：
右旋螺纹
6：
内径代号，关节轴承内径：6 mm
-PW：
免维护关节轴承，青铜外圈，ISO12240-4 标准尺寸K系列
-A：
内部设计结构优化
| 主要尺寸&性能数据 | ||
| d | 6 mm | 轴承内径 |
| d2 | 20 mm | 外入口直径 |
| D | 16 mm | 轴承外径 |
| l2 | 46 mm | 外螺纹杆全长 |
| B | 9 mm | 带内圈 |
| Cr | 7,750 N | 径向额定动载荷 |
| C0r | 6,930 N | 径向额定静载荷 |
| 21.611 g | 重量 | |
| 尺寸参数 | ||
| dK | 12.7 mm | 滚珠直径 |
| d1 | 8.9 mm | 内圈外法兰直径 |
| d3 | M6 | 螺纹尺寸 |
| h | 36 mm | 外螺纹杆柄长 |
| C1 | 6.75 mm | 杆端宽度 |
| α | 13 ° | 倾角 |
| l1 | 21 mm | 外螺纹杆长度 |
| Gr | 0 - 0,035 mm | 径向游隙 |
| dT | H7 mm | 轴承内径，公差 |
| dOT | 0.012 mm | 轴承内径，上公差 |
| dUT | 0 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 0.3 mm | 边缘间距 |
| 工作温度 | ||
| Tmin | -50 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 密封 | 不带 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GAKR6 -PW轴承，货期1-3周 | ￥136.88元 | - | 63 |
