INA GAKL30-PW轴承尺寸、参数、图纸、互换、价格
INA GAKL30-PW轴承
更新日期：2025-03-10 11:18:28
市场价：￥456.55元
销售价：电话咨询
库存：150套

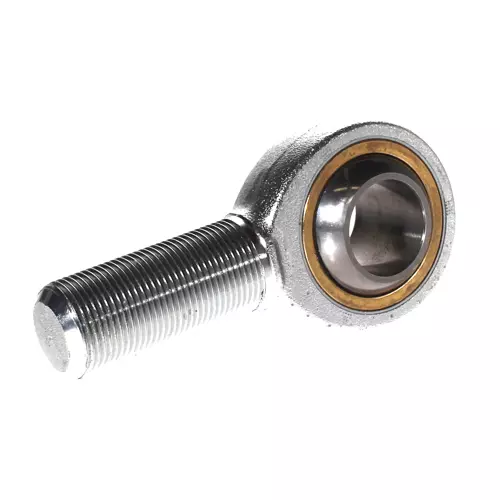

INA GAKL30-PW轴承属于外螺纹杆端关节轴承 GAKL..-PW 系列，免维护。
前缀列表：【G：杆端关节轴承】【A：外螺纹】【K：尺寸K系列】【L：左旋螺纹】。后缀列表：【-PW：免维护关节轴承，青铜外圈，ISO12240-4 标准尺寸K系列】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
A
K
L
3
0
-
P
W
G：杆端关节轴承
A：外螺纹
K：尺寸K系列
L：左旋螺纹
30：内径代号，关节轴承内径：30 mm
-PW：免维护关节轴承，青铜外圈，ISO12240-4 标准尺寸K系列
G：
杆端关节轴承
A：
外螺纹
K：
尺寸K系列
L：
左旋螺纹
30：
内径代号，关节轴承内径：30 mm
-PW：
免维护关节轴承，青铜外圈，ISO12240-4 标准尺寸K系列
| 主要尺寸&性能数据 | ||
| d | 30 mm | 轴承内径 |
| d2 | 70 mm | 外入口直径 |
| D | 55 mm | 轴承外径 |
| l2 | 145 mm | 外螺纹杆全长 |
| B | 37 mm | 带内圈 |
| Cr | 114,000 N | 径向额定动载荷 |
| C0r | 95,900 N | 径向额定静载荷 |
| 1.1 kg | 重量 | |
| 尺寸参数 | ||
| dK | 50.8 mm | 滚珠直径 |
| d1 | 34.8 mm | 内圈外法兰直径 |
| d3 | M30x2 | 螺纹尺寸 |
| h | 110 mm | 外螺纹杆柄长 |
| C1 | 25 mm | 杆端宽度 |
| α | 17 ° | 倾角 |
| l1 | 66 mm | 外螺纹杆长度 |
| l7 | 37 mm | 带轴启动的远程钻孔 |
| Gr | 0 - 0,035 mm | 径向游隙 |
| dT | H7 mm | 轴承内径，公差 |
| dOT | 0.021 mm | 轴承内径，上公差 |
| dUT | 0 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 0.3 mm | 边缘间距 |
| 工作温度 | ||
| Tmin | -50 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 密封 | 不带 |
