INA G1103-KRR-B-AS2/V轴承尺寸、参数、图纸、互换、价格

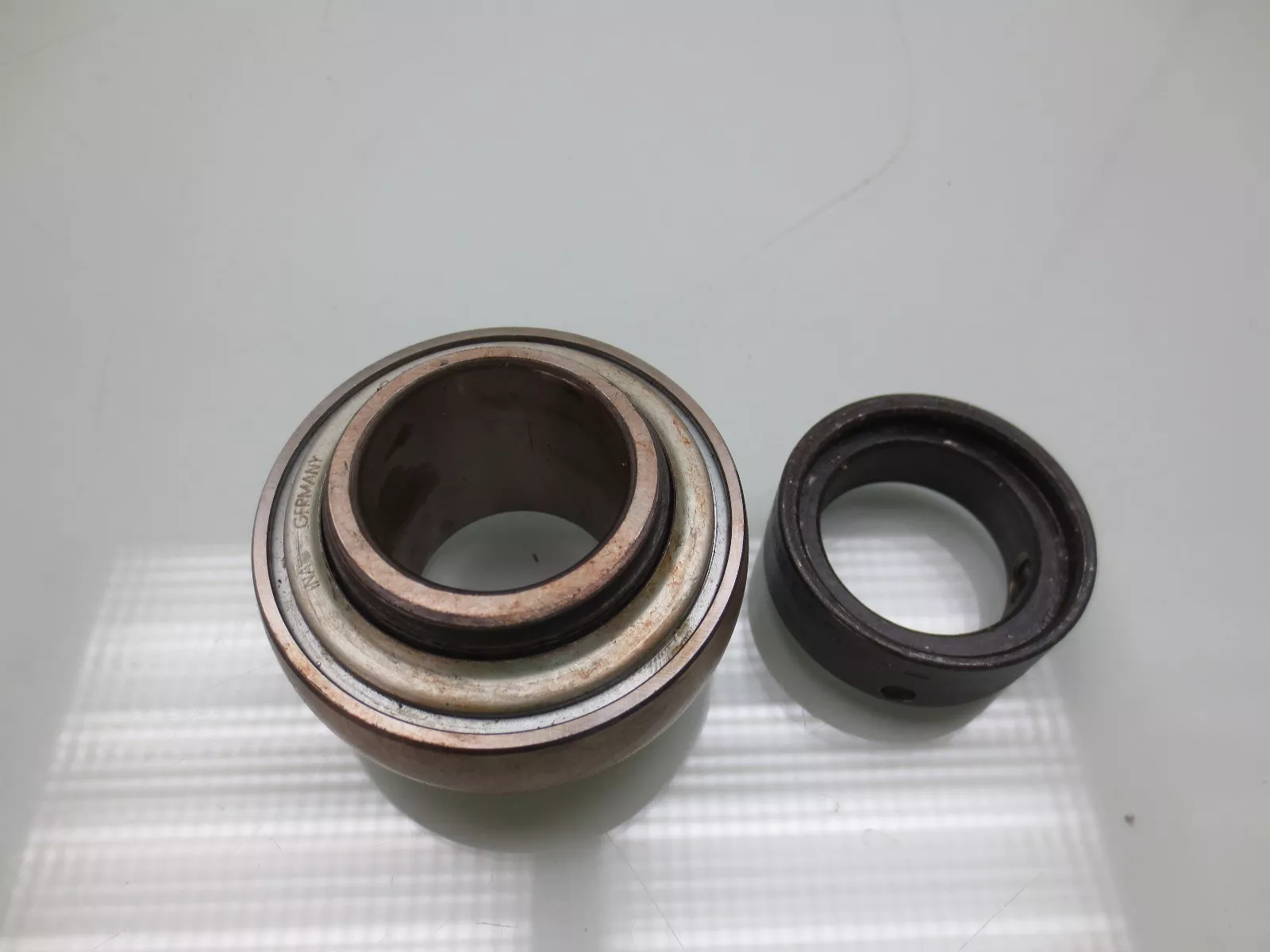

INA G1103-KRR-B-AS2/V轴承
更新日期：2025-02-27 14:54:05
市场价：￥147.26元
销售价：电话咨询
库存：5套
INA G1103-KRR-B-AS2/V轴承属于径向外球面轴承 G1..-KRR-B-AS2/V 系列。
前缀列表：【G：带润滑孔的外球面球轴承】。后缀列表：【-KRR：两侧有唇密封（R 型密封）】【-B：球面外圈】【-AS2/V：轴承外圈的偏移面上带2个润滑油孔】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
1
1
0
3
-
K
R
R
-
B
-
A
S
2
/
V
G：带润滑孔的外球面球轴承
1103：基本代号，与轴承内径尺寸有关
-KRR：两侧有唇密封（R 型密封）
-B：球面外圈
-AS2/V：轴承外圈的偏移面上带2个润滑油孔
G：
带润滑孔的外球面球轴承
1103：
基本代号，与轴承内径尺寸有关
-KRR：
两侧有唇密封（R 型密封）
-B：
球面外圈
-AS2/V：
轴承外圈的偏移面上带2个润滑油孔
| 主要尺寸&性能数据 | ||
| d | 30.162 mm | 内径 |
| d | 1.188 inch | 内径，英制 |
| DSP | 62 mm | 外径 |
| B | 36.5 mm | 宽度 |
| B1 | 48.35 mm | 锁环总宽度 |
| nG Grease | 13,800 1/min | 极限转速-脂润滑 |
| Cr | 19,500 N | 径向额定动载荷 |
| C0r | 11,300 N | 径向额定静载荷 |
| Cur | 520 N | 径向极限疲劳载荷 |
| 368.3 g | 重量 | |
| 尺寸参数 | ||
| C | 18 mm | 外圈宽度 |
| C2 | 20.7 mm | 密封总宽度 |
| S | 18.3 mm | 滚道距离 |
| d1 | 40.2 mm | 内圈挡边直径 |
| D1 | 52 mm | 密封件外径 |
| Ca | 5 mm | 到润滑孔的距离 |
| d3 | 44 mm | 外圈锁环/锁紧螺母 |
| W | 0.15625 | 平面宽度（英制） |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 计算因素 | ||
| f | 13.8 | 计算因子 |
| 密封 | KRR | 双面密封 |
| 外表面形状 | B | B |
| 润滑油孔 | AS2/V | AS2/V |
