INA FLCTEY20-XL轴承尺寸、参数、图纸、互换、价格
INA FLCTEY20-XL轴承
更新日期：2025-03-17 09:53:28
市场价：￥146.16元
销售价：电话咨询
库存：26套

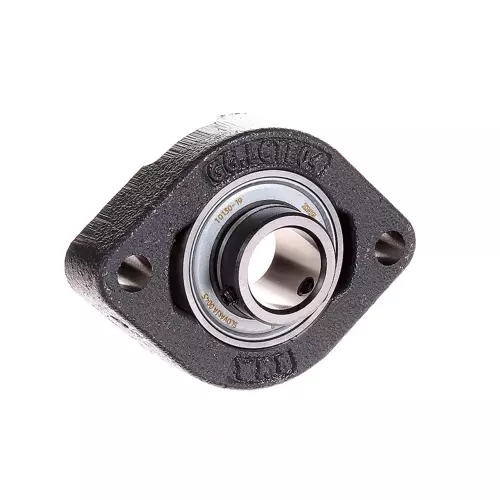

INA FLCTEY20-XL轴承属于双螺栓法兰安装轴承座单元 FLCTEY 系列，铸铁材质，内圈带平头螺钉，带P型密封件，无需再润滑。
前缀列表：【F：无润滑孔外球面球轴承单元】【LCTE：双螺栓法兰式轴承座】【Y：嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承】。后缀列表：【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
F
L
C
T
E
Y
2
0
-
X
L
F：无润滑孔外球面球轴承单元
LCTE：双螺栓法兰式轴承座
Y：嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
20：内径代号，内径：20 mm
-XL：X-life 长寿命轴承标记
F：
无润滑孔外球面球轴承单元
LCTE：
双螺栓法兰式轴承座
Y：
嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
20：
内径代号，内径：20 mm
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| L | 66.5 mm | 法兰宽度 |
| H | 90.5 mm | 法兰高度 |
| U | 27 mm | 单元总高度 |
| Cr | 13,600 N | 径向额定动载荷 |
| C0r | 6,600 N | 径向额定静载荷 |
| Cur | 345 N | 径向极限疲劳载荷 |
| 0.31 kg | 重量 | |
| 尺寸参数 | ||
| A1 | 17 mm | 法兰厚度 |
| A2 | 9.5 mm | 滚道距离 |
| d3 | 33 mm | 偏心套外径 |
| 安装参数 | ||
| J | 71.4 mm | 固定孔距 |
| J | 71.4 mm | 节圆直径（孔） |
| N | 9 mm | 固定孔 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| LCTE04 | 外壳 | |
| AY20-XL-NPP-B | 轴承型号 | |
