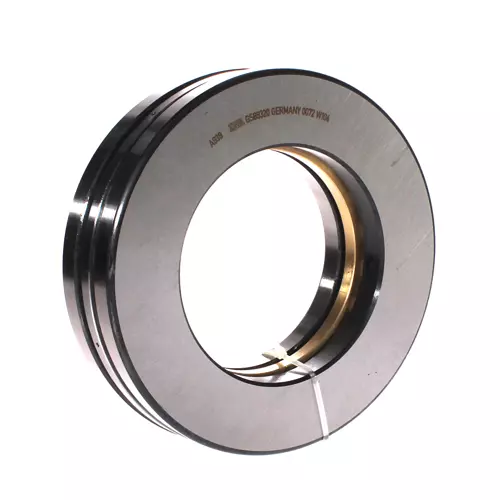

INA 89320-M轴承尺寸、参数、图纸、互换、价格
8
9
3
2
0
-
M
8：推力圆柱滚子轴承
9：高度系列：9系列
3：直径系列：3系列
20：内径：100 mm
-M：滚动体引导，实体黄铜保持架
8：
推力圆柱滚子轴承
9：
高度系列：9系列
3：
直径系列：3系列
20：
内径：100 mm
-M：
滚动体引导，实体黄铜保持架
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| D | 170 mm | 外径 |
| T | 42 mm | 高度 |
| Ca | 380,000 N | 基本额定动载荷，轴向 |
| C0a | 1,400,000 N | 基本额定静载荷，轴向 |
| Cua | 125,000 N | 极限疲劳载荷，轴向 |
| nG | 2,130 1/min | 极限转速 |
| nϑr | 910 1/min | 参考转速 |
| 4.29 kg | 重量 | |
| 尺寸参数 | ||
| D1 | 103 mm | 外壳垫圈内径 |
| d1 | 170 mm | 轴垫圈撕裂直径 |
| rmin | 1.5 mm | 最小倒角尺寸 |
| Dc1 | 100 mm | 保持架孔径 |
| 安装参数 | ||
| da | 167 mm | 轴肩最小直径 |
| Da | 107 mm | 壳肩最大直径 |
| ra | 1.5 mm | 凹槽半径 |
| 附加附件 | ||
| K89320-M | 轴向滚子和保持架组件 | |
| GS89320 | 外壳垫圈 | |
| WS89320 | 轴垫圈 | |
| 保持架 | M | 黄铜保持架 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA WS89320轴承 | ￥1171.6元 | - | 5 |
| INA K89320-M/+6-8轴承 | ￥1445.36元 | - | 2 |
| INA GS89320轴承 | ￥1520.76元 | - | 6 |
| INA K89320-M轴承 | ￥1904.72元 | - | 1 |
