INA 89306-TV轴承尺寸、参数、图纸、互换、价格
8
9
3
0
6
-
T
V
8：推力圆柱滚子轴承
9：高度系列：9系列
3：直径系列：3系列
06：内径：30 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
8：
推力圆柱滚子轴承
9：
高度系列：9系列
3：
直径系列：3系列
06：
内径：30 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| D | 60 mm | 外径 |
| T | 18 mm | 高度 |
| Ca | 69,000 N | 基本额定动载荷，轴向 |
| C0a | 197,000 N | 基本额定静载荷，轴向 |
| Cua | 19,200 N | 极限疲劳载荷，轴向 |
| nG | 6,400 1/min | 极限转速 |
| nϑr | 2,600 1/min | 参考转速 |
| 232.2 g | 重量 | |
| 尺寸参数 | ||
| D1 | 32 mm | 外壳垫圈内径 |
| d1 | 60 mm | 轴垫圈撕裂直径 |
| B | 18 mm | 宽度 |
| rmin | 1 mm | 最小倒角尺寸 |
| Dc1 | 60 mm | 保持架孔径 |
| 安装参数 | ||
| da | 59 mm | 轴肩最小直径 |
| Da | 33 mm | 壳肩最大直径 |
| ra | 1 mm | 凹槽半径 |
| 附加附件 | ||

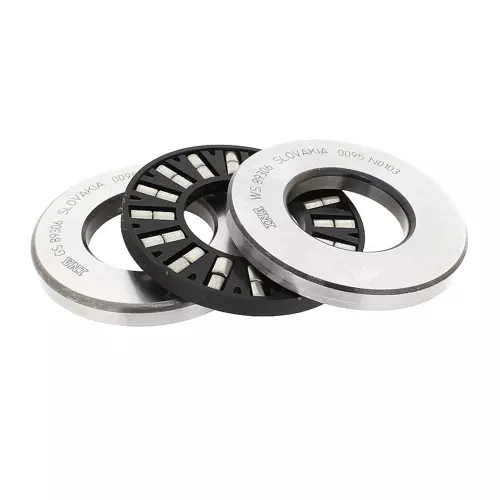

| K89306-TV | 轴向滚子和保持架组件 | |
| GS89306 | 外壳垫圈 | |
| WS89306 | 轴垫圈 | |
| 保持架 | TV | PA66制成的塑料保持架 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GS89306轴承 | ￥131.08元 | - | 9 |
| INA K89306-TV/-3轴承，货期1-3周 | ￥222.72元 | - | 29 |
| INA WS89306轴承，货期1-3周 | ￥377元 | - | 98 |
