INA 81114-TV轴承尺寸、参数、图纸、互换、价格
8
1
1
1
4
-
T
V
8：推力圆柱滚子轴承
1：高度系列：1系列
1：直径系列：1系列
14：内径：70 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
8：
推力圆柱滚子轴承
1：
高度系列：1系列
1：
直径系列：1系列
14：
内径：70 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
| 主要尺寸&性能数据 | ||
| d | 70 mm | 内径 |
| D | 95 mm | 外径 |
| T | 18 mm | 高度 |
| Ca | 111,000 N | 基本额定动载荷，轴向 |
| C0a | 365,000 N | 基本额定静载荷，轴向 |
| Cua | 37,000 N | 极限疲劳载荷，轴向 |
| nG | 3,500 1/min | 极限转速 |
| nϑr | 1,170 1/min | 参考转速 |
| 331 g | 重量 | |
| 尺寸参数 | ||
| D1 | 72 mm | 外壳垫圈内径 |
| d1 | 95 mm | 轴垫圈撕裂直径 |
| rmin | 1 mm | 最小倒角尺寸 |
| 安装参数 | ||
| da min | 92 mm | 轴肩最小直径 |
| Da max | 72 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | 120 °C | 最低工作温度 |
| Tmax | -30 °C | 最高工作温度 |
| 附加附件 | ||
| K81114-TV | 轴向滚子和保持架组件 | |

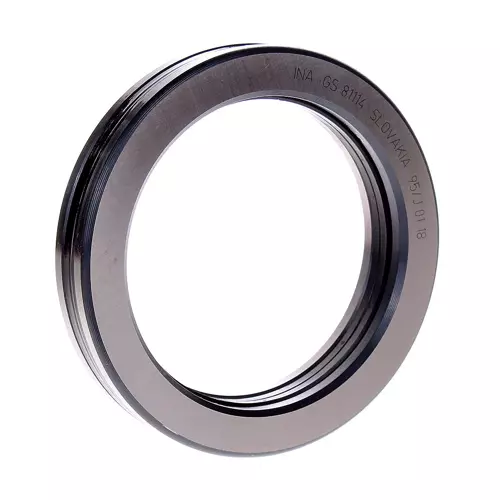

| GS81114 | 外壳垫圈 | |
| WS81114 | 轴垫圈 | |
| LS7095 | 履带垫圈 | |
| 保持架 | TV | PA66制成的塑料保持架 |
