INA 81109-TV-A/-2轴承尺寸、参数、图纸、互换、价格

INA 81109-TV-A/-2轴承

更新日期：2025-03-01 09:53:23

市场价：￥207.48元

销售价：电话咨询

库存：12套

INA 81109-TV-A/-2轴承属于单向轴向圆柱滚子轴承 811 系列，包含K811、GS、WS。

后缀列表：【-TV：滚动体引导，玻璃纤维增强尼龙66保持架】【-A：改进的内部结构设计】【/-2：公差范围】。

技术研究如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。

产品咨询如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。

在线咨询咨询热线
138 6103 7112

电话咨询电话/微信（长按复制）
13504113081

INA 81109-TV-A/-2轴承代号说明

8：推力圆柱滚子轴承

1：高度系列：1系列

1：直径系列：1系列

09：内径：45 mm

-TV：滚动体引导，玻璃纤维增强尼龙66保持架

-A：改进的内部结构设计

/-2：公差范围

8：

推力圆柱滚子轴承

1：

高度系列：1系列

1：

直径系列：1系列

09：

内径：45 mm

-TV：

滚动体引导，玻璃纤维增强尼龙66保持架

-A：

改进的内部结构设计

/-2：

公差范围

INA 81109-TV-A/-2轴承尺寸、参数与图纸

主要尺寸&性能数据
d	45 mm	内径
D	65 mm	外径
T	14 mm	高度
C_a	59,000 N	基本额定动载荷，轴向
C_0a	163,000 N	基本额定静载荷，轴向
C_ua	16,300 N	极限疲劳载荷，轴向
n_G	5,200 1/min	极限转速
n_ϑr	1,970 1/min	参考转速
	131 g	重量
尺寸参数
D₁	47 mm	外壳垫圈内径
d₁	65 mm	轴垫圈撕裂直径
r_min	0.6 mm	最小倒角尺寸
安装参数
d_{a min}	63 mm	轴肩最小直径
D_{a max}	47 mm	壳肩最大直径
r_{a max}	0.6 mm	最大凹槽半径
工作温度
T_min	120 °C	最低工作温度
T_max	-30 °C	最高工作温度
附加附件
	K81109-TV	轴向滚子和保持架组件
	GS81109	外壳垫圈
	WS81109	轴垫圈
	LS4565	履带垫圈

尺寸图

INA 81109-TV-A/-2轴承后缀及相关产品推荐

保持架

PA66制成的塑料保持架

INA 81109-TV-A/-2轴承相关产品推荐

其他型号	市场价	销售价	库存
INA GS81109轴承	￥40.6元	-	316
INA WS81109轴承	￥42.92元	-	1268
INA K81109-TV轴承	￥98.6元	-	52
INA 81109-TV轴承	￥122.96元	-	830
INA K81109-TV-A/0-8轴承	￥124.12元	-	9
INA K81109-TV-A轴承	￥129.92元	-	6

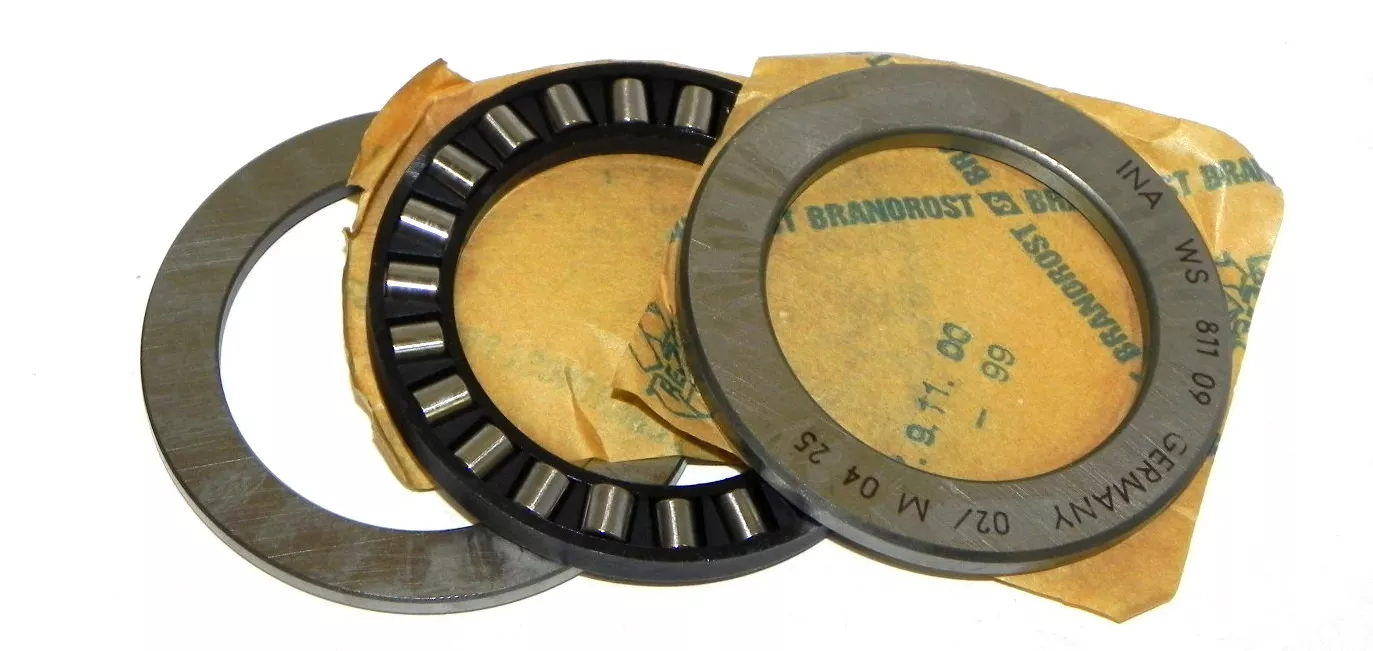

实物图
