IKO NUCF24-1BR轴承尺寸、参数、图纸、互换、价格

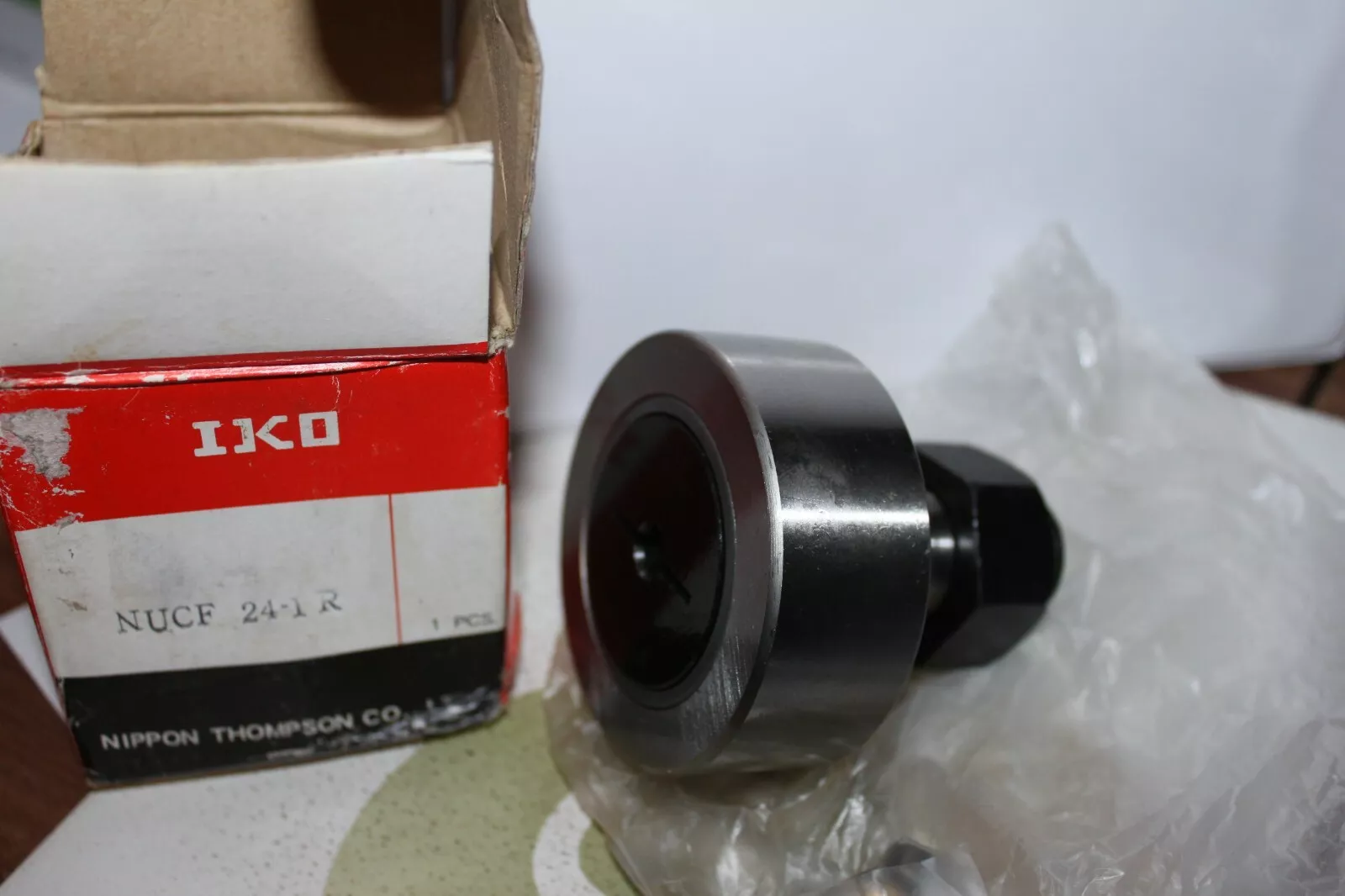

IKO NUCF24-1BR轴承
更新日期：2025-01-13 12:11:54
市场价：￥343.74元
销售价：电话咨询
库存：16套
基本尺寸，内径：24.00000mm，外径：72.00000mm，厚度：29.00000mm。
前缀列表：【NU：满装双列圆柱滚子型】【CF：凸轮从动轴承（螺栓型滚轮轴承）】。后缀列表：【-1：与相同外径同系列轴承的尺寸不同】【B：螺柱头部带六角孔】【R：球面外圈】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
U
C
F
2
4
-
1
B
R
NU：满装双列圆柱滚子型
CF：凸轮从动轴承（螺栓型滚轮轴承）
24：螺柱直径代号，参考螺柱直径：24mm
-1：与相同外径同系列轴承的尺寸不同
B：螺柱头部带六角孔
R：球面外圈
NU：
满装双列圆柱滚子型
CF：
凸轮从动轴承（螺栓型滚轮轴承）
24：
螺柱直径代号，参考螺柱直径：24mm
-1：
与相同外径同系列轴承的尺寸不同
B：
螺柱头部带六角孔
R：
球面外圈
| 基本尺寸 (mm) | |
| 螺柱直径 de | 24 |
| 外径 D | 72 |
| 厚度 C | 29 |
| G | M24X1.5 |
| G1 | 25 |
| Bmax | 30.6 |
| B1 max | 80.1 |
| B2 | 49.5 |
| B3 | 11 |
| C1 | 0.8 |
| g1 | 6 |
| g2 | 4 |
| H | 12 |
| 安装尺寸 (mm) | |
| fmin. | 44 |
| 重量(g) | |
| 1020 | |
| 载荷(N) | |
| 动态基本额定载荷 | 63900 |
| 静态基本额定载荷 | 88800 |
| 最大允许静载荷 | 57000 |
| 其他参数 | |
| 极限拧紧力矩 N·m | 215 |
