FAG T7FC075-XL-S1轴承尺寸、参数、图纸、互换、价格
FAG T7FC075-XL-S1轴承
更新日期：2025-02-20 16:56:58
市场价：￥702.96元
销售价：电话咨询
库存：88套

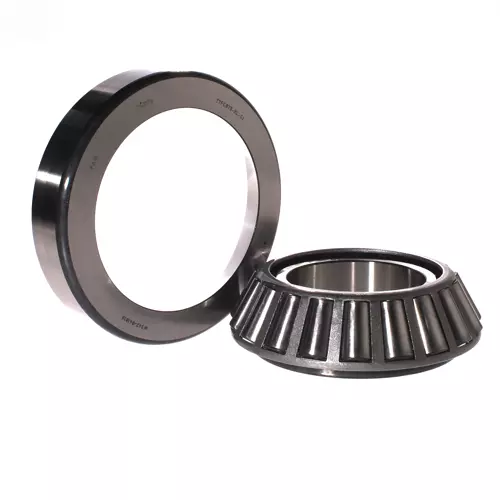

FAG T7FC075-XL-S1轴承属于圆锥滚子轴承 T 系列，主要尺寸符合 DIN ISO 355 标准，可分离，可配对使用。
前缀列表：【T：圆锥滚子轴承】【7：角度系列】【F：直径系列】【C：宽度系列】。后缀列表：【-XL：X-life 长寿命轴承标记】【-S1：最高使用温度 200℃】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
T
7
F
C
0
7
5
-
X
L
-
S
1
T：圆锥滚子轴承
7：角度系列
F：直径系列
C：宽度系列
075：内径代号，内径：75 mm
-XL：X-life 长寿命轴承标记
-S1：最高使用温度 200℃
T：
圆锥滚子轴承
7：
角度系列
F：
直径系列
C：
宽度系列
075：
内径代号，内径：75 mm
-XL：
X-life 长寿命轴承标记
-S1：
最高使用温度 200℃
| 主要尺寸&性能数据 | ||
| d | 75 mm | 内径 |
| D | 150 mm | 外径 |
| B | 38 mm | 内圈宽度 |
| C | 29 mm | 外圈宽度 |
| T | 42 mm | 总宽度 |
| Cr | 238,000 N | 径向额定动载荷 |
| C0r | 275,000 N | 径向额定静载荷 |
| Cur | 43,000 N | 径向疲劳极限载荷 |
| nG | 5,400 1/min | 极限转速 |
| nϑr | 3,950 1/min | 热速度额定值 |
| 3.194 kg | 重量 | |
| 尺寸参数 | ||
| r1, 2 min | 3 mm | 内圈背面最小倒角尺寸 |
| r3, 4 min | 3 mm | 外圈背面最小倒角尺寸 |
| a | 51 mm | 压力锥顶点之间的距离 |
| d1 | 116.6 mm | 内圈导向挡边直径 |
| 安装参数 | ||
| da max | 87 mm | 轴肩最大直径 |
| db min | 96 mm | 轴肩最小直径 |
| Da min | 114 mm | 最小壳体肩部直径 |
| Da max | 136 mm | 壳肩最大直径 |
| Db min | 143 mm | 最小壳体肩部直径 |
| Ca min | 6 mm | 最小轴向间距 |
| Cb min | 13 mm | 最小轴向间距 |
| ra max | 3 mm | 最大轴圆角半径 |
| rb max | 3 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.87 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y | 0.69 | 动态轴向载荷系数 |
| Y | 0.38 | 静态轴向载荷系数 |
| 附加附件 | ||
| T7FC075 | 对应的 ISO 10317 和 ISO 355 标准型号 | |
