FAG SES522-619-L轴承尺寸、参数、图纸、互换、价格
FAG SES522-619-L轴承
更新日期：2025-02-27 09:43:40
市场价：￥1972.61元
销售价：电话咨询
库存：50套

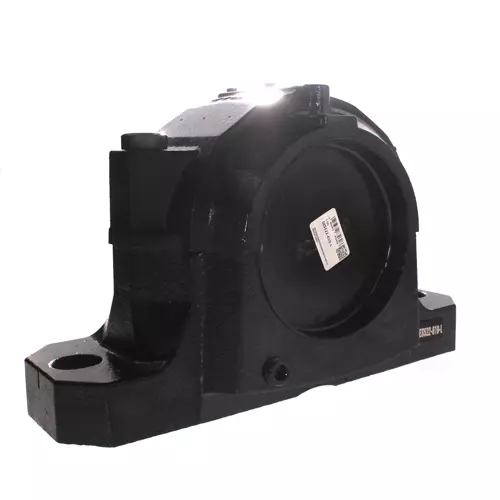

FAG SES522-619-L轴承属于部分式轴承座，适用于各种轴承设计，SNV系列已在2022年被新的SES系列替代。
前缀列表：【SES：新型部分式轴承座】。后缀列表：【-L：轴承座材质为灰铸铁】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
E
S
5
2
2
-
6
1
9
-
L
SES：新型部分式轴承座
5：直径系列：5系列
22：适配的轴承内径代号，内径：22mm
-：分隔符
619：用于英制轴的轴径：6+19/16 in
-L：轴承座材质为灰铸铁
SES：
新型部分式轴承座
5：
直径系列：5系列
22：
适配的轴承内径代号，内径：22mm
-：
分隔符
619：
用于英制轴的轴径：6+19/16 in
-L：
轴承座材质为灰铸铁
| 主要尺寸&性能数据 | ||
| D | 200 mm | 轴承外径 |
| a | 410 mm | 基座长度 |
| h1 | 242 mm | 高度 |
| g | 175 mm | 壳体宽度 |
| K | 80 mm | 轴承座宽度 |
| 22.8 kg | 重量 | |
| 尺寸参数 | ||
| b | 120 mm | 基座宽度 |
| c | 45 mm | 基座高度 |
| h | 125 mm | 中心高度 |
| m | 350 mm | 固定孔距 |
| s | 0.875 | 螺钉尺寸 |
| s | M24 | 固定螺钉尺寸 |
| u | 26 mm | 槽宽 |
| v | 32 mm | 槽长 |
| D2 | 147.5 mm | 密封直径 |
| D3 | 157.5 mm | 密封槽直径 |
| D5 | 154.7 mm | 密封唇外径 |
| g1 | 6 mm | 密封槽宽度 |
| g2 | 155 mm | 密封距离 |
| g3 | 14 mm | 内壁厚度 |
| g4 | 37.5 mm | 油润滑距离 |
| m1 | 296 mm | 孔与销的间距为m1 |
| n3 | 111 mm | 润滑距离 |
| n4 | 157 mm | 润滑密封距离 |
| u1 | 8 mm | 孔径u1 |
| u2 | 18 mm | 孔径u2 |
