FAG SES508-607-L轴承尺寸、参数、图纸、互换、价格
FAG SES508-607-L轴承
更新日期：2025-02-27 09:40:49
市场价：￥346.76元
销售价：电话咨询
库存：7套

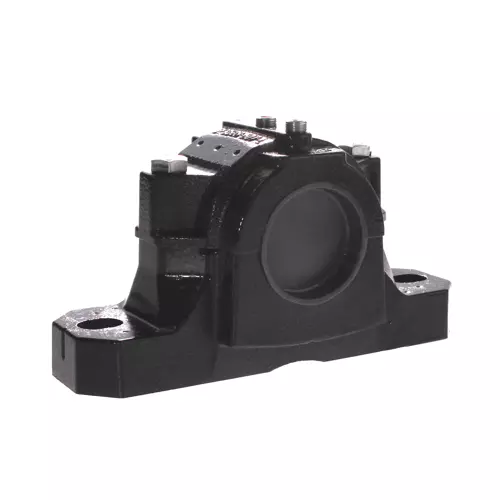

FAG SES508-607-L轴承属于部分式轴承座，适用于各种轴承设计，SNV系列已在2022年被新的SES系列替代。
前缀列表：【SES：新型部分式轴承座】。后缀列表：【-L：轴承座材质为灰铸铁】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
E
S
5
0
8
-
6
0
7
-
L
SES：新型部分式轴承座
5：直径系列：5系列
08：适配的轴承内径代号，内径：8mm
-：分隔符
607：用于英制轴的轴径：6+07/16 in
-L：轴承座材质为灰铸铁
SES：
新型部分式轴承座
5：
直径系列：5系列
08：
适配的轴承内径代号，内径：8mm
-：
分隔符
607：
用于英制轴的轴径：6+07/16 in
-L：
轴承座材质为灰铸铁
| 主要尺寸&性能数据 | ||
| D | 80 mm | 轴承外径 |
| a | 205 mm | 基座长度 |
| h1 | 108 mm | 高度 |
| g | 85 mm | 壳体宽度 |
| K | 39 mm | 轴承座宽度 |
| 3.02 kg | 重量 | |
| 尺寸参数 | ||
| b | 60 mm | 基座宽度 |
| c | 25 mm | 基座高度 |
| h | 60 mm | 中心高度 |
| m | 170 mm | 固定孔距 |
| s | 0.5 | 螺钉尺寸 |
| s | M12 | 固定螺钉尺寸 |
| u | 15 mm | 槽宽 |
| v | 20 mm | 槽长 |
| D2 | 51.5 mm | 密封直径 |
| D3 | 59.5 mm | 密封槽直径 |
| D5 | 57.7 mm | 密封唇外径 |
| g1 | 5 mm | 密封槽宽度 |
| g2 | 69 mm | 密封距离 |
| g3 | 11 mm | 内壁厚度 |
| g4 | 28 mm | 油润滑距离 |
| m1 | 135 mm | 孔与销的间距为m1 |
| n3 | 52 mm | 润滑距离 |
| n4 | 71 mm | 润滑密封距离 |
| u1 | 4 mm | 孔径u1 |
| u2 | 11 mm | 孔径u2 |
