FAG S3032-H-N-FZ-AB-L轴承尺寸、参数、图纸、互换、价格
FAG S3032-H-N-FZ-AB-L轴承
更新日期：2025-02-27 10:21:46
市场价：￥11205.6元
销售价：电话咨询
库存：2套

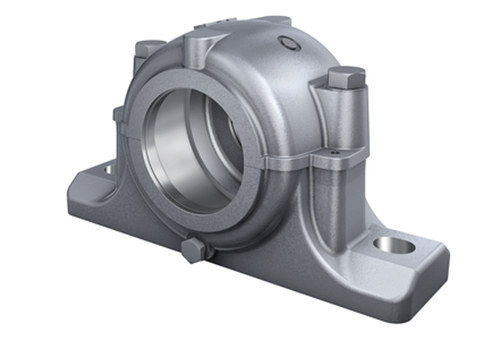

FAG S3032-H-N-FZ-AB-L轴承属于调心滚子轴承用部分式轴承座，带锥形孔和夹紧套。
前缀列表：【S：立式轴承座（剖分式）】。后缀列表：【-H：轴承内圈内孔为圆锥孔】【-N：标准设计（不带油脂阀）】【-FZ：双面带 FSV毛毡密封】【-AB：仅轴承座本体，不带端盖和定位环】【-L：轴承座材质为灰铸铁】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
3
0
3
2
-
H
-
N
-
F
Z
-
A
B
-
L
S：立式轴承座（剖分式）
3：宽度系列：3系列
0：直径系列：0系列
32：轴承公称内径代号，内径：160 mm
-H：轴承内圈内孔为圆锥孔
-N：标准设计（不带油脂阀）
-FZ：双面带 FSV毛毡密封
-AB：仅轴承座本体，不带端盖和定位环
-L：轴承座材质为灰铸铁
S：
立式轴承座（剖分式）
3：
宽度系列：3系列
0：
直径系列：0系列
32：
轴承公称内径代号，内径：160 mm
-H：
轴承内圈内孔为圆锥孔
-N：
标准设计（不带油脂阀）
-FZ：
双面带 FSV毛毡密封
-AB：
仅轴承座本体，不带端盖和定位环
-L：
轴承座材质为灰铸铁
| 主要尺寸&性能数据 | ||
| d1 | 140 mm | 轴直径 |
| a | 470 mm | 基座长度 |
| h1 | 288 mm | 总高度 |
| g | 190 mm | 外壳宽度 |
| 36.8 kg | 重量 | |
| 尺寸参数 | ||
| M10x1 | 润滑用连接螺纹 | |
| b | 130 mm | 基座宽度 |
| c | 50 mm | 底座高度 |
| D | 240 mm | 轴承外径 |
| g3 | 21 mm | 内壁厚度 g3 |
| h | 150 mm | 轴距 |
| m | 390 mm | 固定孔距 |
| s | M24 | 固定螺钉尺寸 |
| s | 1 | 螺钉尺寸 |
| u | 30 mm | 长方形孔宽度 |
| v | 36 mm | 长方形孔长度 |
