FAG QJ226-N2-MPA-C3轴承尺寸、参数、图纸、互换、价格
FAG QJ226-N2-MPA-C3轴承
更新日期：2025-02-11 11:33:17
市场价：￥5114元
销售价：电话咨询
库存：21套

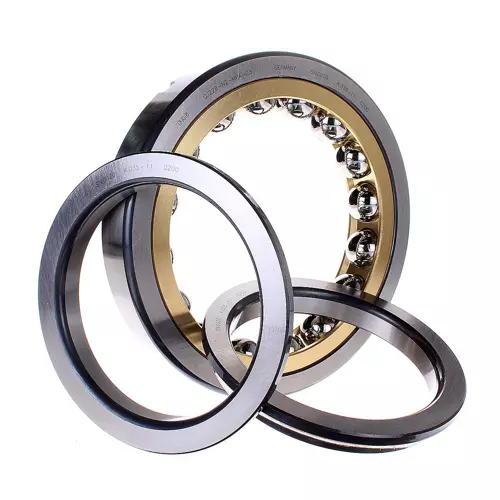

FAG QJ226-N2-MPA-C3轴承属于四点接触轴承 QJ2..-N2-MPA 系列，带固定槽，实心黄铜保持架。
前缀列表：【QJ：四点接触球轴承】。后缀列表：【-N2：外圈带两个定位槽】【-MPA：外圈引导，实体黄铜保持架】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
Q
J
2
2
6
-
N
2
-
M
P
A
-
C
3
QJ：四点接触球轴承
2：直径系列：2系列
26：内径：130 mm
-N2：外圈带两个定位槽
-MPA：外圈引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
QJ：
四点接触球轴承
2：
直径系列：2系列
26：
内径：130 mm
-N2：
外圈带两个定位槽
-MPA：
外圈引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 130 mm | 内径 |
| D | 230 mm | 外径 |
| B | 40 mm | 宽度 |
| Cr | 295,000 N | 径向额定动载荷 |
| C0r | 370,000 N | 径向额定静载荷 |
| Cur | 15,800 N | 径向疲劳极限载荷 |
| nG | 5,100 1/min | 极限转速 |
| nϑr | 2,800 1/min | 参考转速 |
| 7.492 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 196.2 mm | 外圈肩径 |
| d1 | 165.4 mm | 内圈肩径 |
| a | 127 mm | 压力锥顶点之间的距离 |
| an | 11.7 mm | 固定槽高度 |
| bn | 10.5 mm | 固定槽宽度 |
| rn | 2 mm | 固定槽半径 |
| 45 ° | 固定槽角度 | |
| α | 35 ° | 接触角 |
| 安装参数 | ||
| da min | 144 mm | 轴肩最小直径 |
| Da max | 216 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 保持架 | MPA | 实心黄铜保持架，外圈引导 |
| 轴承外圈设计 | N2 | 外圈一侧带两个固定槽 |
| 涂层 | 不带 | |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 轴向游隙 | C3 | C3 游隙（大于 CN 游隙），大于CN游隙 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG QJ226-N2-MPA轴承 | ￥1649.52元 | - | 76 |
