FAG QJ217-XL-N2-MPA-T42F轴承尺寸、参数、图纸、互换、价格

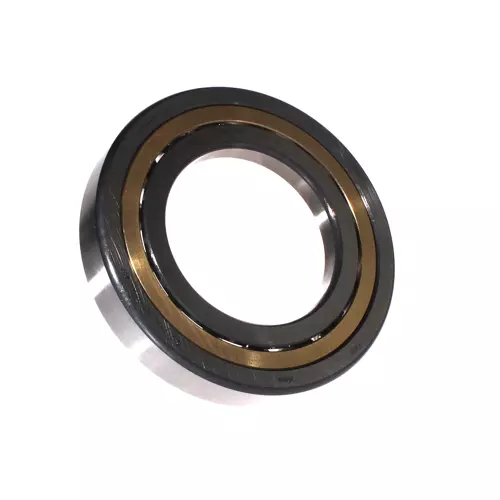

FAG QJ217-XL-N2-MPA-T42F轴承
更新日期：2025-02-11 10:19:57
市场价：￥3071.34元
销售价：电话咨询
库存：4套
FAG QJ217-XL-N2-MPA-T42F轴承属于四点接触轴承 QJ2..-XL-N2-MPA 系列，X-life 品质，带固定槽，实心黄铜保持架。
前缀列表：【QJ：四点接触球轴承】。后缀列表：【-XL：X-life 长寿命轴承标记】【-N2：外圈带两个定位槽】【-MPA：外圈引导，实体黄铜保持架】【-T42F：具有特殊轴向游隙】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
Q
J
2
1
7
-
X
L
-
N
2
-
M
P
A
-
T
4
2
F
QJ：四点接触球轴承
2：直径系列：2系列
17：内径：85 mm
-XL：X-life 长寿命轴承标记
-N2：外圈带两个定位槽
-MPA：外圈引导，实体黄铜保持架
-T42F：具有特殊轴向游隙
QJ：
四点接触球轴承
2：
直径系列：2系列
17：
内径：85 mm
-XL：
X-life 长寿命轴承标记
-N2：
外圈带两个定位槽
-MPA：
外圈引导，实体黄铜保持架
-T42F：
具有特殊轴向游隙
| 主要尺寸&性能数据 | ||
| d | 85 mm | 内径 |
| D | 150 mm | 外径 |
| B | 28 mm | 宽度 |
| Cr | 158,000 N | 径向额定动载荷 |
| C0r | 160,000 N | 径向额定静载荷 |
| Cur | 11,100 N | 径向疲劳极限载荷 |
| nG | 8,800 1/min | 极限转速 |
| nϑr | 4,050 1/min | 参考转速 |
| 2.2 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D1 | 128.6 mm | 外圈肩径 |
| d1 | 107.6 mm | 内圈肩径 |
| a | 82 mm | 压力锥顶点之间的距离 |
| an | 8.1 mm | 固定槽高度 |
| bn | 6.5 mm | 固定槽宽度 |
| rn | 1 mm | 固定槽半径 |
| 45 ° | 固定槽角度 | |
| α | 35 ° | 接触角 |
| 安装参数 | ||
| da min | 96 mm | 轴肩最小直径 |
| Da max | 139 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 保持架 | MPA | 实心黄铜保持架，外圈引导 |
| 轴承外圈设计 | N2 | 外圈一侧带两个固定槽 |
| 涂层 | 不带 | |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 轴向游隙 | CN | CN 游隙 |
