FAG QJ211-XL-TVP-C3轴承尺寸、参数、图纸、互换、价格

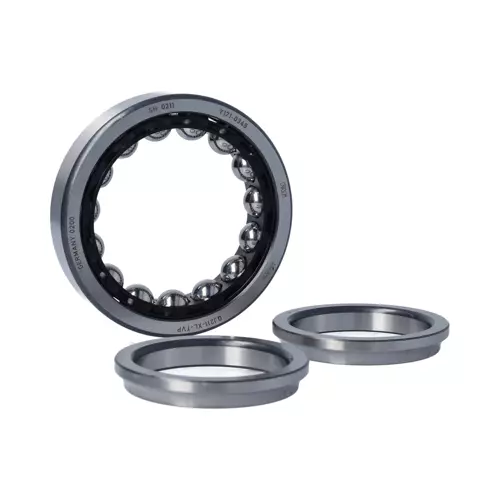

FAG QJ211-XL-TVP-C3轴承
更新日期：2025-02-10 11:06:24
市场价：￥555.73元
销售价：电话咨询
库存：90套
FAG QJ211-XL-TVP-C3轴承属于四点接触轴承 QJ2..-XL-TVP 系列，X-life 品质，塑料保持架。
前缀列表：【QJ：四点接触球轴承】。后缀列表：【-XL：X-life 长寿命轴承标记】【-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
Q
J
2
1
1
-
X
L
-
T
V
P
-
C
3
QJ：四点接触球轴承
2：直径系列：2系列
11：内径：55 mm
-XL：X-life 长寿命轴承标记
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-C3：C3 游隙（大于 CN 游隙）
QJ：
四点接触球轴承
2：
直径系列：2系列
11：
内径：55 mm
-XL：
X-life 长寿命轴承标记
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 55 mm | 内径 |
| D | 100 mm | 外径 |
| B | 21 mm | 宽度 |
| Cr | 81,000 N | 径向额定动载荷 |
| C0r | 76,000 N | 径向额定静载荷 |
| Cur | 5,300 N | 径向疲劳极限载荷 |
| nG | 9,100 1/min | 极限转速 |
| nϑr | 5,800 1/min | 参考转速 |
| 0.66 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 84.7 mm | 外圈肩径 |
| d1 | 70.4 mm | 内圈肩径 |
| a | 54 mm | 压力锥顶点之间的距离 |
| α | 35 ° | 接触角 |
| 安装参数 | ||
| da min | 64 mm | 轴肩最小直径 |
| Da max | 91 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 保持架 | TVP | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 设计，轴承外圈 | S | 标准 |
| 涂层 | 不带 | |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 轴向游隙 | CN | CN 游隙 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG QJ211-XL-TVP轴承 | ￥209.96元 | - | 445 |
