FAG NUP2204-E-XL-TVP2-C3轴承尺寸、参数、图纸、互换、价格
FAG NUP2204-E-XL-TVP2-C3轴承
更新日期：2025-02-17 12:24:09
市场价：￥295.96元
销售价：电话咨询
库存：96套

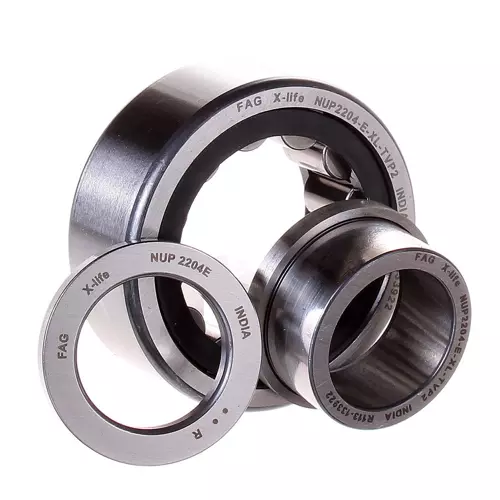

FAG NUP2204-E-XL-TVP2-C3轴承属于圆柱滚子轴承 NUP..-E-XL-TVP2 系列，带保持架，单列，定位轴承，外圈双挡边，内圈单挡边，带一个侧挡圈，NUP 型。
前缀列表：【NUP：单列圆柱滚子轴承（内圈单侧挡边、单侧分离挡圈，外圈双挡边）】。后缀列表：【-E：加强型设计】【-XL：X-life 长寿命轴承标记】【-TVP2：玻璃纤维增强尼龙 66 材质，实体窗式保持架】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
U
P
2
2
0
4
-
E
-
X
L
-
T
V
P
2
-
C
3
NUP：单列圆柱滚子轴承（内圈单侧挡边、单侧分离挡圈，外圈双挡边）
2：宽度系列：2系列
2：直径系列：2系列
04：内径：20 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-TVP2：玻璃纤维增强尼龙 66 材质，实体窗式保持架
-C3：C3 游隙（大于 CN 游隙）
NUP：
单列圆柱滚子轴承（内圈单侧挡边、单侧分离挡圈，外圈双挡边）
2：
宽度系列：2系列
2：
直径系列：2系列
04：
内径：20 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-TVP2：
玻璃纤维增强尼龙 66 材质，实体窗式保持架
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| D | 47 mm | 外径 |
| B | 18 mm | 宽度 |
| Cr | 38,500 N | 径向额定动载荷 |
| C0r | 31,000 N | 径向额定静载荷 |
| Cur | 5,200 N | 径向疲劳极限载荷 |
| nG | 22,000 1/min | 极限转速 |
| nϑr | 11,100 1/min | 参考转速 |
| 0.149 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| E | 41.5 mm | 外圈滚道直径 |
| F | 26.5 mm | 内圈滚道直径 |
| B3 | 3.5 mm | 平挡圈宽度 |
| 安装参数 | ||
| d1 | 29.7 mm | 内圈最大挡边直径 |
| D1 min | 38.8 mm | 外圈最小挡边直径 |
| da min | 24 mm | 轴肩最小直径 |
| dc min | 32 mm | 最小轴肩 |
| Da max | 41 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 设计 | E | 加强型设计 |
| 保持架 | TVP2 | 尼龙 66 材质实心保持架 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG NUP2204-E-XL-TVP2轴承 | ￥98.6元 | - | 199 |
| FAG NUP2204轴承 | ￥105.56元 | - | 400 |
