FAG NU306-E-XL-TVP2-C3轴承尺寸、参数、图纸、互换、价格

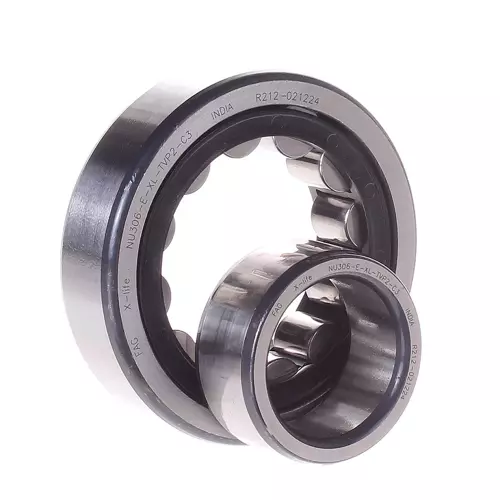

FAG NU306-E-XL-TVP2-C3轴承
更新日期：2025-02-19 10:24:51
市场价：￥109.62元
销售价：电话咨询
库存：10套
FAG NU306-E-XL-TVP2-C3轴承属于圆柱滚子轴承 NU..-E-XL-TVP2 系列，带保持架，单列，非定位轴承，外圈双挡边，内圈无挡边（平滑），NU 型，运行精度 P6 级。
前缀列表：【NU：单列圆柱滚子轴承（内圈无挡边，外圈双挡边）】。后缀列表：【-E：加强型设计】【-XL：X-life 长寿命轴承标记】【-TVP2：玻璃纤维增强尼龙 66 材质，实体窗式保持架】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
U
3
0
6
-
E
-
X
L
-
T
V
P
2
-
C
3
NU：单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
3：直径系列：3系列
06：内径：30 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-TVP2：玻璃纤维增强尼龙 66 材质，实体窗式保持架
-C3：C3 游隙（大于 CN 游隙）
NU：
单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
3：
直径系列：3系列
06：
内径：30 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-TVP2：
玻璃纤维增强尼龙 66 材质，实体窗式保持架
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| D | 72 mm | 外径 |
| B | 19 mm | 宽度 |
| Cr | 61,000 N | 径向额定动载荷 |
| C0r | 48,000 N | 径向额定静载荷 |
| Cur | 6,200 N | 径向疲劳极限载荷 |
| nG | 14,200 1/min | 极限转速 |
| nϑr | 8,900 1/min | 参考转速 |
| 366.4 g | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| r1 min | 1.1 mm | 最小倒角尺寸 |
| s | 1.2 mm | 轴向位移 |
| E | 62.5 mm | 外圈滚道直径 |
| F | 40.5 mm | 内圈滚道直径 |
| D1 min | 59.2 mm | 外圈最小挡边直径 |
| 安装参数 | ||
| da min | 37 mm | 轴肩最小直径 |
| da max | 40 mm | 轴肩最大直径 |
| db min | 44 mm | 最小轴肩 |
| Da max | 65 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大凹槽半径 |
| ra1 max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 设计 | E | 加强型设计 |
| 保持架 | TVP2 | 尼龙 66 材质实心保持架 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
