FAG NU1011-XL-M1-C3#S1>1轴承尺寸、参数、图纸、互换、价格
FAG NU1011-XL-M1-C3#S1>1轴承
更新日期：2025-02-19 09:57:37
市场价：￥352.37元
销售价：电话咨询
库存：285套

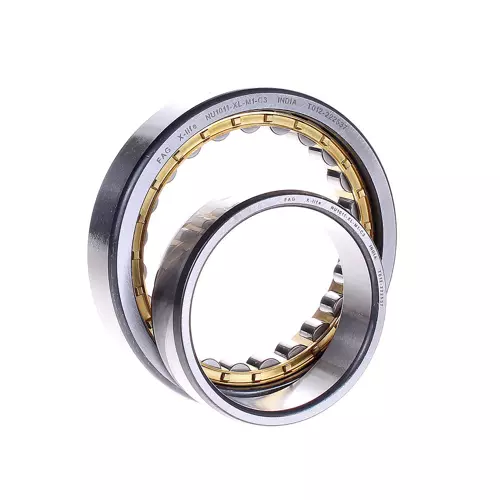

FAG NU1011-XL-M1-C3#S1>1轴承属于圆柱滚子轴承 NU..-XL-M1 系列，带保持架，单列，非定位轴承，外圈双挡边，内圈无挡边（平滑），NU型，运行精度 P6 级。
前缀列表：【NU：单列圆柱滚子轴承（内圈无挡边，外圈双挡边）】。后缀列表：【-XL：X-life 长寿命轴承标记】【-M1：滚动体引导，双件式实体黄铜保持架】【-C3：C3 游隙（大于 CN 游隙）】【#S1：特殊工业包装，一箱1套】【>1：包装代码】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
U
1
0
1
1
-
X
L
-
M
1
-
C
3
#
S
1
>
1
NU：单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
1：宽度系列：1系列
0：直径系列：0系列
11：内径：55 mm
-XL：X-life 长寿命轴承标记
-M1：滚动体引导，双件式实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
#S1：特殊工业包装，一箱1套
>1：包装代码
NU：
单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
1：
宽度系列：1系列
0：
直径系列：0系列
11：
内径：55 mm
-XL：
X-life 长寿命轴承标记
-M1：
滚动体引导，双件式实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
#S1：
特殊工业包装，一箱1套
>1：
包装代码
| 主要尺寸&性能数据 | ||
| d | 55 mm | 内径 |
| D | 90 mm | 外径 |
| B | 18 mm | 宽度 |
| Cr | 49,500 N | 径向额定动载荷 |
| C0r | 50,000 N | 径向额定静载荷 |
| Cur | 6,800 N | 径向疲劳极限载荷 |
| nG | 15,600 1/min | 极限转速 |
| nϑr | 6,900 1/min | 参考转速 |
| 430.99 g | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| r1 min | 1 mm | 最小倒角尺寸 |
| s | 2.4 mm | 轴向位移 |
| E | 80.5 mm | 外圈滚道直径 |
| F | 64.5 mm | 内圈滚道直径 |
| D1 min | 77.3 mm | 外圈最小挡边直径 |
| 安装参数 | ||
| da min | 60 mm | 轴肩最小直径 |
| da max | 63 mm | 轴肩最大直径 |
| db min | 66 mm | 最小轴肩 |
| Da max | 84 mm | 壳肩最大直径 |
| ra max | 1.1 mm | 最大凹槽半径 |
| ra1 max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 设计 | 标准 | |
| 保持架 | M1 | 两件式黄铜保持架，滚子引导 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG NU1011-XL-M1#S轴承 | ￥167.04元 | - | 5780 |
| FAG NU1011-M1轴承 | ￥245.92元 | - | 810 |
| FAG NU1011 -M1-C3轴承 | ￥692.52元 | - | 137 |
| FAG NU1011 -M1轴承 | ￥734.28元 | - | 57 |
