FAG NNU4924-S-M-SP-R35-55轴承尺寸、参数、图纸、互换、价格

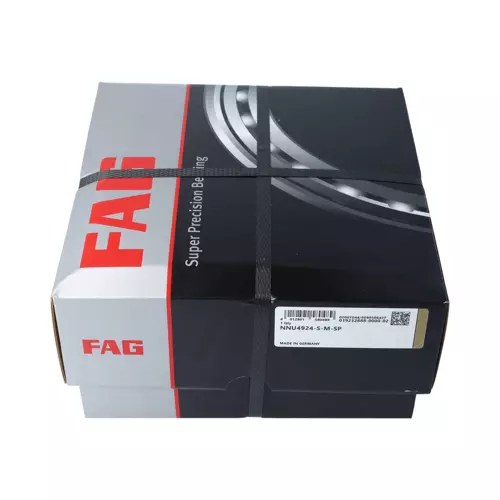

FAG NNU4924-S-M-SP-R35-55轴承
更新日期：2025-02-26 16:52:49
市场价：￥8707.88元
销售价：电话咨询
库存：1套
FAG NNU4924-S-M-SP-R35-55轴承属于超精密圆柱滚子轴承 NNU49..-S-M-SP 系列，非定位轴承，双列，可分离，带保持架。
前缀列表：【NNU：双列圆柱滚子轴承（外圈带挡边型）】。后缀列表：【-S：外圈带润滑油槽和润滑油孔】【-M：滚动体引导，实体黄铜保持架】【-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级】【-R35-55：特殊径向游隙，35 - 55μm】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
N
U
4
9
2
4
-
S
-
M
-
S
P
-
R
3
5
-
5
5
NNU：双列圆柱滚子轴承（外圈带挡边型）
4：宽度系列：4系列
9：直径系列：9系列
24：内径：120 mm
-S：外圈带润滑油槽和润滑油孔
-M：滚动体引导，实体黄铜保持架
-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
-R35-55：特殊径向游隙，35 - 55μm
NNU：
双列圆柱滚子轴承（外圈带挡边型）
4：
宽度系列：4系列
9：
直径系列：9系列
24：
内径：120 mm
-S：
外圈带润滑油槽和润滑油孔
-M：
滚动体引导，实体黄铜保持架
-SP：
特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
-R35-55：
特殊径向游隙，35 - 55μm
| 主要尺寸&性能数据 | ||
| d | 120 mm | 内径 |
| D | 165 mm | 外径 |
| B | 45 mm | 宽度 |
| Cr | 175,000 N | 径向额定动载荷 |
| C0r | 340,000 N | 径向额定静载荷 |
| Cur | 41,000 N | 径向疲劳极限载荷 |
| nG Grease | 4,750 1/min | 极限转速-脂润滑 |
| nG Oil | 5,600 1/min | 极限转速-油润滑 |
| 2.846 kg | 重量 | |
| 尺寸参数 | ||
| r1 min | 1.1 mm | 最小倒角尺寸 |
| F | 134.5 mm | 内圈滚道直径 |
| ns | 6.5 mm | 润滑油槽宽度 |
| ds | 3.2 mm | 润滑孔直径 |
| s | 2.3 mm | 轴向位移 |
| 安装参数 | ||
| da | 133.4 mm | 轴肩直径 |
| h12 | 轴肩直径公差 | |
| Da | 154.5 mm | 壳体肩部直径 |
| H12 | 壳体肩部直径公差 | |
| ra1 max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 保持架 | M | 黄铜保持架 |
| 公差等级 | SP | 公差等级 SP级 |
| 定位特征，轴承外圈 | S | 外圈润滑槽和孔 |
| 径向游隙 | C1 | 1级（C1） |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG NNU4924-S-M-SP轴承 | ￥4263元 | - | 2 |
| FAG NNU4924 -S-M-SP-C3轴承 | ￥9406.44元 | - | 1 |
