FAG NN3020-D-TVP-SP-XL轴承尺寸、参数、图纸、互换、价格

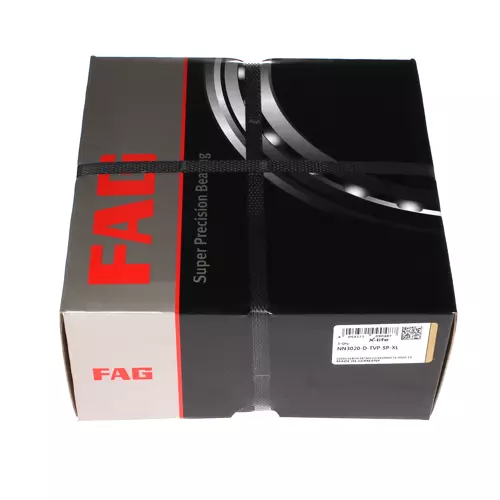

FAG NN3020-D-TVP-SP-XL轴承
更新日期：2025-02-26 15:54:47
市场价：￥3028.66元
销售价：电话咨询
库存：3套
FAG NN3020-D-TVP-SP-XL轴承属于超精密圆柱滚子轴承 NN30..-D-TVP-SP 系列，非定位轴承，双列，可分离，带保持架。
前缀列表：【NN：双列圆柱滚子轴承（内圈带挡边型）】。后缀列表：【-D：外圈轮廓改进，有更大的承载面积和优化的过渡边缘】【-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架】【-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级】【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
N
3
0
2
0
-
D
-
T
V
P
-
S
P
-
X
L
NN：双列圆柱滚子轴承（内圈带挡边型）
3：宽度系列：3系列
0：直径系列：0系列
20：内径：100 mm
-D：外圈轮廓改进，有更大的承载面积和优化的过渡边缘
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
-XL：X-life 长寿命轴承标记
NN：
双列圆柱滚子轴承（内圈带挡边型）
3：
宽度系列：3系列
0：
直径系列：0系列
20：
内径：100 mm
-D：
外圈轮廓改进，有更大的承载面积和优化的过渡边缘
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-SP：
特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| D | 150 mm | 外径 |
| B | 37 mm | 宽度 |
| Cr | 169,000 N | 径向额定动载荷 |
| C0r | 235,000 N | 径向额定静载荷 |
| Cur | 35,500 N | 径向疲劳极限载荷 |
| nG Grease | 7,100 1/min | 极限转速-脂润滑 |
| nG Oil | 8,300 1/min | 极限转速-油润滑 |
| 2.064 kg | 重量 | |
| 尺寸参数 | ||
| r1 min | 1.5 mm | 最小倒角尺寸 |
| E | 137 mm | 外圈滚道直径 |
| s | 2.5 mm | 轴向位移 |
| 安装参数 | ||
| da | 115 mm | 轴肩直径 |
| h12 | 轴肩直径公差 | |
| Da | 139.8 mm | 壳体肩部直径 |
| H12 | 壳体肩部直径公差 | |
| ra1 max | 1.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
