FAG NJ417-XL-M1-C4轴承尺寸、参数、图纸、互换、价格

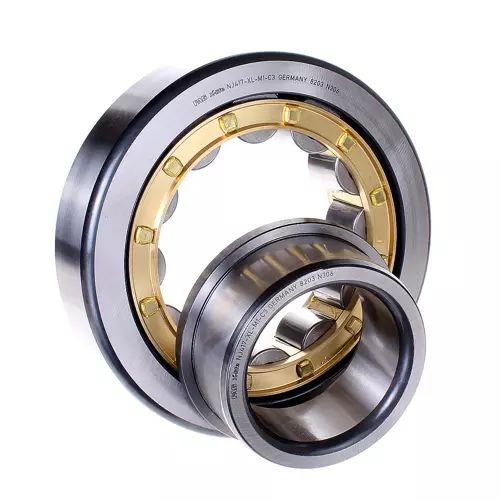

FAG NJ417-XL-M1-C4轴承
更新日期：2025-02-18 09:50:30
市场价：￥8862.6元
销售价：电话咨询
库存：4套
FAG NJ417-XL-M1-C4轴承属于圆柱滚子轴承 NJ..-M1 系列，带保持架，单列，半定位轴承，外圈双挡边，内圈单挡边，NJ 型。
前缀列表：【NJ：单列圆柱滚子轴承（内圈单挡边，外圈双挡边）】。后缀列表：【-XL：X-life 长寿命轴承标记】【-M1：滚动体引导，双件式实体黄铜保持架】【-C4：C4 游隙（大于 C3 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
J
4
1
7
-
X
L
-
M
1
-
C
4
NJ：单列圆柱滚子轴承（内圈单挡边，外圈双挡边）
4：直径系列：4系列
17：内径：85 mm
-XL：X-life 长寿命轴承标记
-M1：滚动体引导，双件式实体黄铜保持架
-C4：C4 游隙（大于 C3 游隙）
NJ：
单列圆柱滚子轴承（内圈单挡边，外圈双挡边）
4：
直径系列：4系列
17：
内径：85 mm
-XL：
X-life 长寿命轴承标记
-M1：
滚动体引导，双件式实体黄铜保持架
-C4：
C4 游隙（大于 C3 游隙）
| 主要尺寸&性能数据 | ||
| d | 85 mm | 内径 |
| D | 210 mm | 外径 |
| B | 52 mm | 宽度 |
| Cr | 420,000 N | 径向额定动载荷 |
| C0r | 385,000 N | 径向额定静载荷 |
| Cur | 67,000 N | 径向疲劳极限载荷 |
| nG | 6,000 1/min | 极限转速 |
| nϑr | 3,850 1/min | 参考转速 |
| 10.07 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 4 mm | 最小倒角尺寸 |
| r1 min | 4 mm | 最小倒角尺寸 |
| s | 5.2 mm | 轴向位移 |
| E | 177 mm | 外圈滚道直径 |
| F | 113 mm | 内圈滚道直径 |
| D1 min | 165.7 mm | 外圈最小挡边直径 |
| d1 | 125.8 mm | 内圈最大挡边直径 |
| 安装参数 | ||
| da min | 105 mm | 轴肩最小直径 |
| da max | 111 mm | 轴肩最大直径 |
| Da max | 190 mm | 壳肩最大直径 |
| dc min | 128 mm | 最小轴肩 |
| ra max | 3 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 附加附件 | ||
| HJ417 | L型垫圈 | |
| 设计 | 标准 | |
| 保持架 | M1 | 两件式黄铜保持架，滚子引导 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG NJ417-XL-M1-C3轴承 | ￥2107.72元 | - | 217 |
| FAG NJ417-XL-M1轴承 | ￥3337.32元 | - | 4 |
| FAG NJ417 -M1-C3轴承 | ￥6725.68元 | - | 56 |
| FAG NJ417 -M1轴承 | ￥6725.68元 | - | 8 |
