FAG NJ2220-E-XL-M1-J30PC-C3轴承尺寸、参数、图纸、互换、价格
FAG NJ2220-E-XL-M1-J30PC-C3轴承
更新日期：2025-02-19 12:14:42
市场价：￥1891.07元
销售价：电话咨询
库存：10套

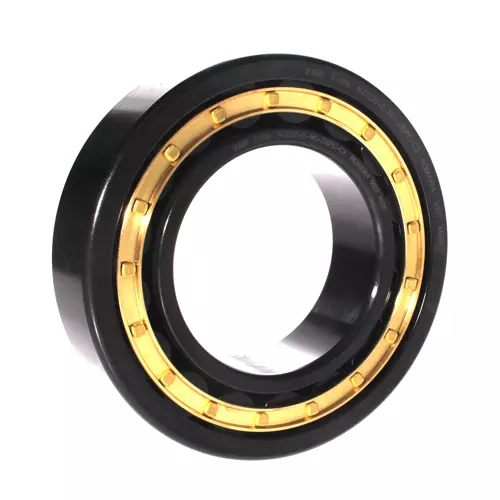

FAG NJ2220-E-XL-M1-J30PC-C3轴承属于圆柱滚子轴承 NJ..-E-XL-M1 系列，带保持架，单列，半定位轴承，外圈双挡边，内圈单挡边，NJ 型。
前缀列表：【NJ：单列圆柱滚子轴承（内圈单挡边，外圈双挡边）】。后缀列表：【-E：加强型设计】【-XL：X-life 长寿命轴承标记】【-M1：滚动体引导，双件式实体黄铜保持架】【-J30PC：套圈和滚动元件带黑色氧化物（Durotect B）涂层】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
J
2
2
2
0
-
E
-
X
L
-
M
1
-
J
3
0
P
C
-
C
3
NJ：单列圆柱滚子轴承（内圈单挡边，外圈双挡边）
2：宽度系列：2系列
2：直径系列：2系列
20：内径：100 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-M1：滚动体引导，双件式实体黄铜保持架
-J30PC：套圈和滚动元件带黑色氧化物（Durotect B）涂层
-C3：C3 游隙（大于 CN 游隙）
NJ：
单列圆柱滚子轴承（内圈单挡边，外圈双挡边）
2：
宽度系列：2系列
2：
直径系列：2系列
20：
内径：100 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-M1：
滚动体引导，双件式实体黄铜保持架
-J30PC：
套圈和滚动元件带黑色氧化物（Durotect B）涂层
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| D | 180 mm | 外径 |
| B | 46 mm | 宽度 |
| Cr | 395,000 N | 径向额定动载荷 |
| C0r | 445,000 N | 径向额定静载荷 |
| Cur | 77,000 N | 径向疲劳极限载荷 |
| nG | 6,800 1/min | 极限转速 |
| nϑr | 2,900 1/min | 参考转速 |
| 5.3 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| r1 min | 2.1 mm | 最小倒角尺寸 |
| s | 2.5 mm | 轴向位移 |
| E | 163 mm | 外圈滚道直径 |
| F | 119 mm | 内圈滚道直径 |
| D1 min | 156.9 mm | 外圈最小挡边直径 |
| d1 | 127.3 mm | 内圈最大挡边直径 |
| 安装参数 | ||
| da min | 112 mm | 轴肩最小直径 |
| da max | 117 mm | 轴肩最大直径 |
| Da max | 168 mm | 壳肩最大直径 |
| dc min | 130 mm | 最小轴肩 |
| ra max | 2 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 附加附件 | ||
| HJ2220-E | L型垫圈 | |
| 设计 | E | 加强型设计 |
| 保持架 | M1 | 两件式黄铜保持架，滚子引导 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG NJ2220-E-XL-M1轴承 | ￥1019.64元 | - | 147 |
| FAG NJ2220-E-M1轴承 | ￥1047.48元 | - | 1 |
| FAG NJ2220-E-XL-M1-C3轴承 | ￥1049.8元 | - | 186 |
| FAG NJ2220E.M1.C3轴承 | ￥1354.88元 | - | 60 |
| FAG NJ2220-E-XL-M1-J30PC-C3#E轴承 | ￥1583.4元 | - | 10 |
