FAG NJ2210-E-XL-M1A-C4轴承尺寸、参数、图纸、互换、价格

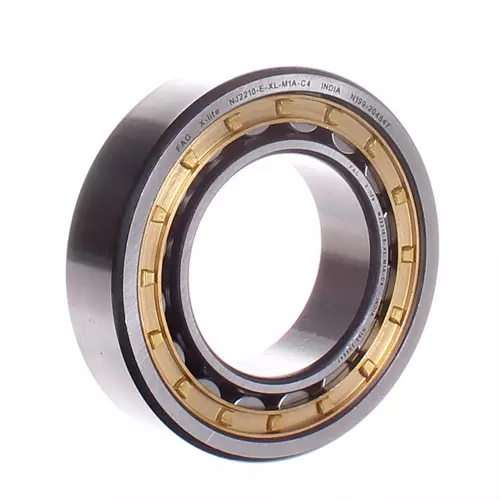

FAG NJ2210-E-XL-M1A-C4轴承
更新日期：2025-02-18 12:22:41
市场价：￥1720.98元
销售价：电话咨询
库存：26套
FAG NJ2210-E-XL-M1A-C4轴承属于圆柱滚子轴承 NJ..-E-XL-M1 系列，带保持架，单列，半定位轴承，外圈双挡边，内圈单挡边，NJ 型。
前缀列表：【NJ：单列圆柱滚子轴承（内圈单挡边，外圈双挡边）】。后缀列表：【-E：加强型设计】【-XL：X-life 长寿命轴承标记】【-M1A：外圈挡边引导，两件式实体黄铜保持架】【-C4：C4 游隙（大于 C3 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
J
2
2
1
0
-
E
-
X
L
-
M
1
A
-
C
4
NJ：单列圆柱滚子轴承（内圈单挡边，外圈双挡边）
2：宽度系列：2系列
2：直径系列：2系列
10：内径：50 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-M1A：外圈挡边引导，两件式实体黄铜保持架
-C4：C4 游隙（大于 C3 游隙）
NJ：
单列圆柱滚子轴承（内圈单挡边，外圈双挡边）
2：
宽度系列：2系列
2：
直径系列：2系列
10：
内径：50 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-M1A：
外圈挡边引导，两件式实体黄铜保持架
-C4：
C4 游隙（大于 C3 游隙）
| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| D | 90 mm | 外径 |
| B | 23 mm | 宽度 |
| Cr | 92,000 N | 径向额定动载荷 |
| C0r | 88,000 N | 径向额定静载荷 |
| Cur | 15,300 N | 径向疲劳极限载荷 |
| nG | 14,500 1/min | 极限转速 |
| nϑr | 5,300 1/min | 参考转速 |
| 0.652 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| r1 min | 1.1 mm | 最小倒角尺寸 |
| s | 1.3 mm | 轴向位移 |
| E | 81.5 mm | 外圈滚道直径 |
| F | 59.5 mm | 内圈滚道直径 |
| D1 min | 78.32 mm | 外圈最小挡边直径 |
| d1 | 63.95 mm | 内圈最大挡边直径 |
| 安装参数 | ||
| da min | 57 mm | 轴肩最小直径 |
| da max | 58 mm | 轴肩最大直径 |
| Da max | 83 mm | 壳肩最大直径 |
| dc min | 67 mm | 最小轴肩 |
| ra max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 附加附件 | ||
| HJ210-E | L型垫圈 | |
| 设计 | E | 加强型设计 |
| 保持架 | M1 | 两件式黄铜保持架，滚子引导 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG NJ2210-E-XL-M1轴承 | ￥352.64元 | - | 365 |
| FAG NJ2210E-XL-M1-C3轴承 | ￥371.2元 | - | 8 |
| FAG NJ2210-E1-XL-M1-C3轴承 | ￥375.84元 | - | 50 |
| FAG NJ2210E.M1.C3轴承 | ￥506.92元 | - | 3 |
| FAG NJ2210-E-M1轴承 | ￥607.84元 | - | 3 |
