FAG N324-E-XL-M1轴承尺寸、参数、图纸、互换、价格
FAG N324-E-XL-M1轴承
更新日期：2025-02-26 15:24:30
市场价：￥1715.81元
销售价：电话咨询
库存：5套

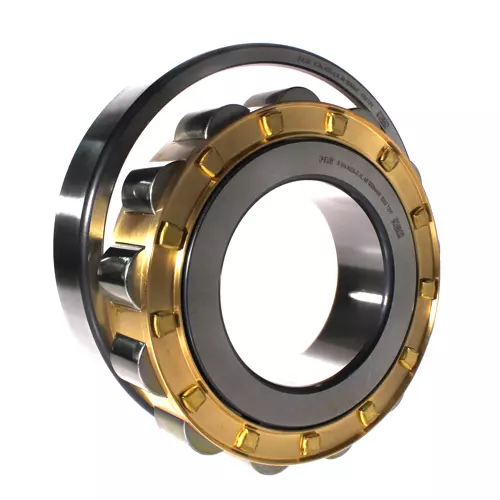

FAG N324-E-XL-M1轴承属于圆柱滚子轴承 N3..-E-M1 系列，带保持架，单列，非定位轴承，外圈无挡边，内圈双挡边，N3型。
前缀列表：【N：单列圆柱滚子轴承（内圈双挡边，外圈无挡边）】。后缀列表：【-E：加强型设计】【-XL：X-life 长寿命轴承标记】【-M1：滚动体引导，双件式实体黄铜保持架】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
3
2
4
-
E
-
X
L
-
M
1
N：单列圆柱滚子轴承（内圈双挡边，外圈无挡边）
3：直径系列：3系列
24：内径：120 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-M1：滚动体引导，双件式实体黄铜保持架
N：
单列圆柱滚子轴承（内圈双挡边，外圈无挡边）
3：
直径系列：3系列
24：
内径：120 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-M1：
滚动体引导，双件式实体黄铜保持架
| 主要尺寸&性能数据 | ||
| d | 120 mm | 内径 |
| D | 260 mm | 外径 |
| B | 55 mm | 宽度 |
| Cr | 610,000 N | 径向额定动载荷 |
| C0r | 600,000 N | 径向额定静载荷 |
| Cur | 97,000 N | 径向疲劳极限载荷 |
| nG Grease | 3,900 1/min | 极限转速-脂润滑 |
| nG Oil | 4,550 1/min | 极限转速-油润滑 |
| 15.558 kg | 重量 | |
| 尺寸参数 | ||
| r1 min | 3 mm | 最小倒角尺寸 |
| s1 | 3.5 mm | 轴向位移 |
| E | 230 mm | 外圈滚道直径 |
| 安装参数 | ||
| da | 134 mm | 轴肩直径 |
| Da | 246 mm | 壳体肩部直径 |
| ra1 max | 2.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 保持架 | M1 | 两件式黄铜保持架，滚子引导 |
| 公差等级 | PN | 普通精度 |
| 内部结构 | E | 加强型设计 |
| 径向游隙 | CN | CN 游隙 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG N324-E-M1-C3轴承 | ￥1850.2元 | - | 10 |
| FAG N324-E-XL-M1-C3轴承 | ￥1860.64元 | - | 3 |
| FAG N324-E-M1轴承 | ￥2469.64元 | - | 32 |
