FAG N216-E-XL-TVP2-C3轴承尺寸、参数、图纸、互换、价格

FAG N216-E-XL-TVP2-C3轴承

更新日期：2025-02-26 14:36:26

市场价：￥446.62元

销售价：电话咨询

库存：5套

FAG N216-E-XL-TVP2-C3轴承属于圆柱滚子轴承 N2..-E-TVP 系列，带保持架，单列，非定位轴承，外圈无挡边，内圈双挡边，N2型。

前缀列表：【N：单列圆柱滚子轴承（内圈双挡边，外圈无挡边）】。后缀列表：【-E：加强型设计】【-XL：X-life 长寿命轴承标记】【-TVP2：玻璃纤维增强尼龙66实体窗式保持架】【-C3：C3 游隙（大于 CN 游隙）】。

技术研究如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。

产品咨询如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。

在线咨询咨询热线
138 6103 7112

电话咨询电话/微信（长按复制）
13504113081

FAG N216-E-XL-TVP2-C3轴承代号说明

N：单列圆柱滚子轴承（内圈双挡边，外圈无挡边）

2：直径系列：2系列

16：内径：80 mm

-E：加强型设计

-XL：X-life 长寿命轴承标记

-TVP2：玻璃纤维增强尼龙66实体窗式保持架

-C3：C3 游隙（大于 CN 游隙）

N：

单列圆柱滚子轴承（内圈双挡边，外圈无挡边）

2：

直径系列：2系列

16：

内径：80 mm

-E：

加强型设计

-XL：

X-life 长寿命轴承标记

-TVP2：

玻璃纤维增强尼龙66实体窗式保持架

-C3：

C3 游隙（大于 CN 游隙）

FAG N216-E-XL-TVP2-C3轴承尺寸、参数与图纸

主要尺寸&性能数据
d	80 mm	内径
D	140 mm	外径
B	26 mm	宽度
C_r	166,000 N	径向额定动载荷
C_0r	168,000 N	径向额定静载荷
C_ur	29,500 N	径向疲劳极限载荷
n_{G Grease}	5,900 1/min	极限转速-脂润滑
n_{G Oil}	7,000 1/min	极限转速-油润滑
	1.51 kg	重量
尺寸参数
r_{1 min}	2 mm	最小倒角尺寸
s₁	1.2 mm	轴向位移
E	127.3 mm	外圈滚道直径
安装参数
d_a	91 mm	轴肩直径
D_a	129 mm	壳体肩部直径
r_{a1 max}	2 mm	最大凹槽半径
工作温度
T_min	-30 °C	最低工作温度
T_max	120 °C	最高工作温度

尺寸图

FAG N216-E-XL-TVP2-C3轴承后缀及相关产品推荐

保持架	TVP2	尼龙 66 材质实心保持架
公差等级	PN	普通精度
内部结构	E	加强型设计
径向游隙	CN	CN 游隙

FAG N216-E-XL-TVP2-C3轴承相关产品推荐

其他型号	市场价	销售价	库存
FAG N216-E-XL-TVP2轴承	￥417.6元	-	9
FAG N216-E-XL-M1轴承	￥576.52元	-	61
FAG N216-E-M1轴承	￥632.2元	-	2
FAG N216-E-XL-M1-C3轴承	￥709.92元	-	20

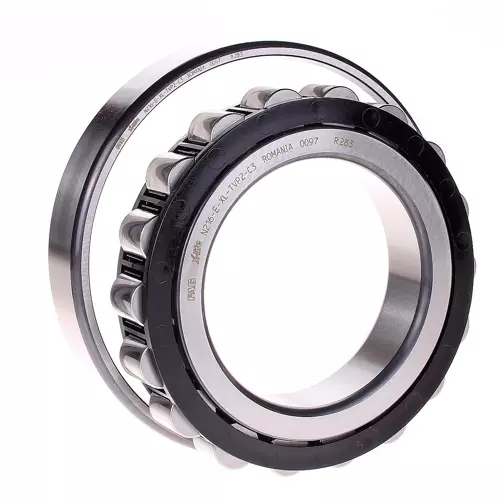

实物图
