FAG N1014-K-PVPA1-SP轴承尺寸、参数、图纸、互换、价格
FAG N1014-K-PVPA1-SP轴承
更新日期：2025-02-26 12:27:22
市场价：￥4545.31元
销售价：电话咨询
库存：4套

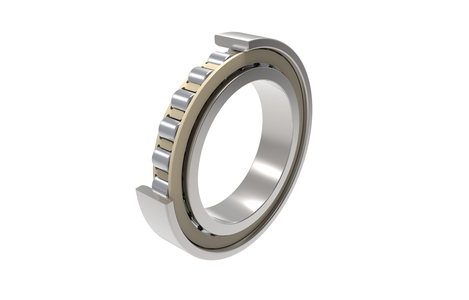

FAG N1014-K-PVPA1-SP轴承属于超精密圆柱滚子轴承 N10..-K-PVPA1-SP 系列，非定位轴承，带锥孔，锥角1:12，可分离，带保持架。
前缀列表：【N：单列圆柱滚子轴承（内圈双挡边，外圈无挡边）】。后缀列表：【-K：锥孔，锥角 1:12】【-PVPA1：外圈引导，实体聚醚乙酮PEEK保持架】【-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
1
0
1
4
-
K
-
P
V
P
A
1
-
S
P
N：单列圆柱滚子轴承（内圈双挡边，外圈无挡边）
1：宽度系列：1系列
0：直径系列：0系列
14：内径：70 mm
-K：锥孔，锥角 1:12
-PVPA1：外圈引导，实体聚醚乙酮PEEK保持架
-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
N：
单列圆柱滚子轴承（内圈双挡边，外圈无挡边）
1：
宽度系列：1系列
0：
直径系列：0系列
14：
内径：70 mm
-K：
锥孔，锥角 1:12
-PVPA1：
外圈引导，实体聚醚乙酮PEEK保持架
-SP：
特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级

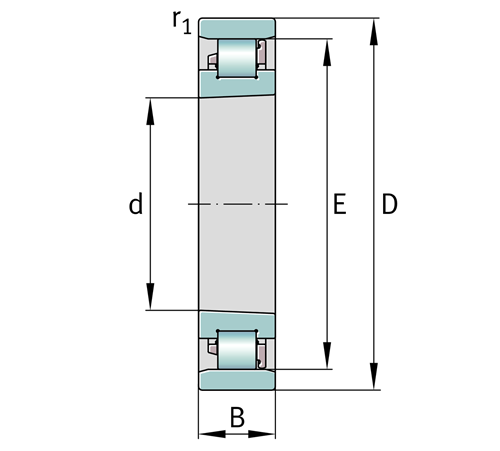

| 主要尺寸&性能数据 | ||
| d | 70 mm | 内径 |
| D | 110 mm | 外径 |
| B | 20 mm | 宽度 |
| Cr | 63,000 N | 径向额定动载荷 |
| C0r | 77,000 N | 径向额定静载荷 |
| Cur | 9,400 N | 径向疲劳极限载荷 |
| nG Grease | 16,000 1/min | 极限转速-脂润滑 |
| nG Oil | 18,800 1/min | 极限转速-油润滑 |
| 0.595 kg | 重量 | |
| 尺寸参数 | ||
| r1 min | 1 mm | 最小倒角尺寸 |

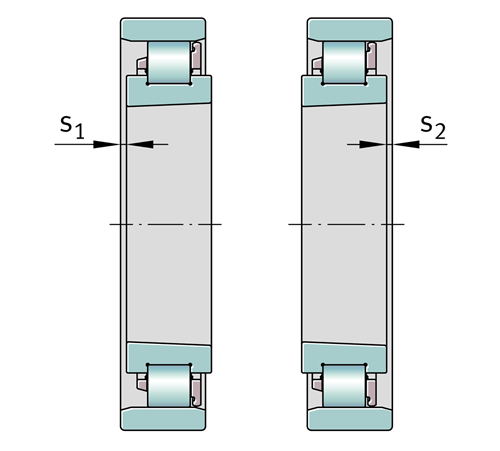

| s1 | 1.25 mm | 轴向位移 |
| s2 | 3.3 mm | 轴向位移 |
| E | 100 mm | 外圈滚道直径 |

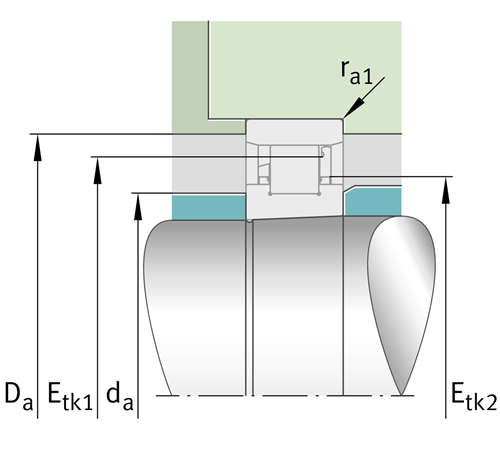

| 安装参数 | ||
| da | 80 mm | 轴肩直径 |
| h12 | 轴肩直径公差 | |
| Da | 101.3 mm | 壳体肩部直径 |
| H12 | 壳体肩部直径公差 | |
| Etk 1 nom | 97.5 mm | 最小节圆直径 |
| Etk 2 nom | 85.4 mm | 正常注入节圆直径 |
| ra1 max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 保持架 | PVPA1 | 固定保持架 |
| 公差等级 | SP | 公差等级 SP级 |
| 内孔样式 | K | 锥孔 |
| 径向游隙 | C1 | 1级（C1） |
