FAG JK0S070-A轴承尺寸、参数、图纸、互换、价格
FAG JK0S070-A轴承
更新日期：2025-02-21 09:25:22
市场价：￥1066.96元
销售价：电话咨询
库存：3套

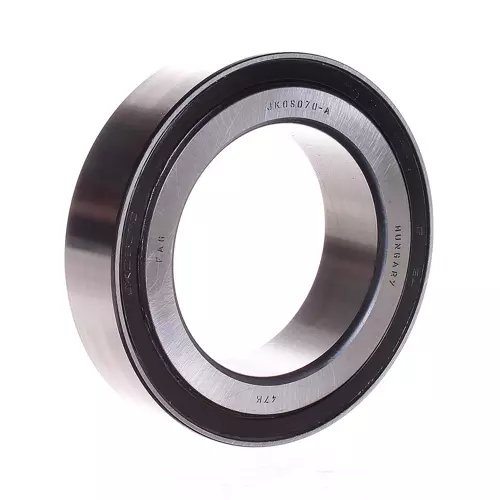

FAG JK0S070-A轴承属于圆锥滚子轴承 JK0S 系列，整体式圆锥滚子轴承，单面唇封，直径系列：0系列。
前缀列表：【JK0S：单侧密封整体式圆锥滚子轴承】。后缀列表：【-：分隔符】【A：改进的内部结构设计】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
J
K
0
S
0
7
0
-
A
JK0S：单侧密封整体式圆锥滚子轴承
070：内径代号，内径：70 mm
-：分隔符
A：改进的内部结构设计
JK0S：
单侧密封整体式圆锥滚子轴承
070：
内径代号，内径：70 mm
-：
分隔符
A：
改进的内部结构设计
| 主要尺寸&性能数据 | ||
| d | 70 mm | 内径 |
| D | 110 mm | 外径 |
| B | 27 mm | 内圈宽度 |
| C | 26.5 mm | 外圈宽度 |
| Cr | 104,000 N | 径向额定动载荷 |
| C0r | 159,000 N | 径向额定静载荷 |
| Cur | 20,500 N | 径向疲劳极限载荷 |
| nG | 2,900 1/min | 极限转速 |
| FBR | 49,000 N | 卡环连接的承载能力 |
| 20,800 N | 最大轴向夹紧力 | |
| 0.9 kg | 重量 | |
| 尺寸参数 | ||
| r1, 2 min | 1.5 mm | 内圈背面最小倒角尺寸 |
| D1 | 104.8 mm | 沟槽直径 |
| m/2 | 1.25 mm | 沟槽宽度 |
| a | 25 mm | 压力锥顶点之间的距离 |
| u | 0.03 mm | 从内圈到外圈突出 |
| u0394u | 0.05 mm | 上极限偏差 |
| u0394u | 0 mm | 下极限偏差 |
| 安装参数 | ||
| da max | 78 mm | 轴肩最大直径 |
| db min | 77 mm | 轴肩最小直径 |
| ra max | 1.5 mm | 最大轴圆角半径 |
| Dn | 112.3 mm | 壳体槽直径 |
| u0394Dn | 0.22 mm | 上极限偏差 |
| u0394Dn | 0 mm | 下极限偏差 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 110 °C | 最高工作温度 |
| 系数 | ||
| e | 0.43 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y | 1.38 | 动态轴向载荷系数 |
| Y | 0.76 | 静态轴向载荷系数 |
| 附加附件 | ||
| BR110 | 止动环 | |
