FAG JK0S040-J14轴承尺寸、参数、图纸、互换、价格

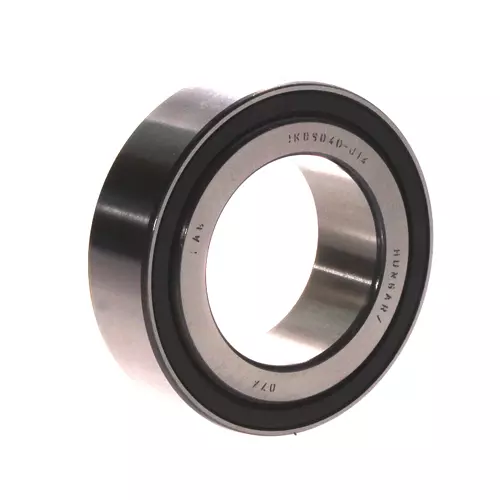

FAG JK0S040-J14轴承
更新日期：2025-02-20 20:33:36
市场价：￥783.68元
销售价：电话咨询
库存：10套
FAG JK0S040-J14轴承属于圆锥滚子轴承 JK0S 系列，整体式圆锥滚子轴承，单面唇封，直径系列：0系列。
前缀列表：【JK0S：单侧密封整体式圆锥滚子轴承】。后缀列表：【-J14：整体式圆锥滚子轴承的润滑规范】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
J
K
0
S
0
4
0
-
J
1
4
JK0S：单侧密封整体式圆锥滚子轴承
040：内径代号，内径：40 mm
-J14：整体式圆锥滚子轴承的润滑规范
JK0S：
单侧密封整体式圆锥滚子轴承
040：
内径代号，内径：40 mm
-J14：
整体式圆锥滚子轴承的润滑规范
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| D | 68 mm | 外径 |
| B | 21 mm | 内圈宽度 |
| C | 20.5 mm | 外圈宽度 |
| Cr | 53,000 N | 径向额定动载荷 |
| C0r | 71,000 N | 径向额定静载荷 |
| Cur | 8,300 N | 径向疲劳极限载荷 |
| nG | 4,950 1/min | 极限转速 |
| FBR | 12,900 N | 卡环连接的承载能力 |
| 10,600 N | 最大轴向夹紧力 | |
| 0.301 kg | 重量 | |
| 尺寸参数 | ||
| r1, 2 min | 1 mm | 内圈背面最小倒角尺寸 |
| D1 | 64.4 mm | 沟槽直径 |
| m/2 | 0.75 mm | 沟槽宽度 |
| a | 16 mm | 压力锥顶点之间的距离 |
| u | 0.03 mm | 从内圈到外圈突出 |
| u0394u | 0.05 mm | 上极限偏差 |
| u0394u | 0 mm | 下极限偏差 |
| 安装参数 | ||
| da max | 46 mm | 轴肩最大直径 |
| db min | 46 mm | 轴肩最小直径 |
| ra max | 1 mm | 最大轴圆角半径 |
| Dn | 69.5 mm | 壳体槽直径 |
| u0394Dn | 0.19 mm | 上极限偏差 |
| u0394Dn | 0 mm | 下极限偏差 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 110 °C | 最高工作温度 |
| 系数 | ||
| e | 0.37 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y | 1.6 | 动态轴向载荷系数 |
| Y | 0.88 | 静态轴向载荷系数 |
| 附加附件 | ||
| BR68 | 止动环 | |
| 公差等级 | PN | NX 级（ISO 492:2014） |
| 热处理 | 标准 | |
| 保持架 | TVP | 塑料保持架，滚子引导 |
| 列数 | 1 | 单列 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG JK0S040轴承 | ￥165.88元 | - | 24 |
