FAG HSS7018-C-T-P4S-UL轴承尺寸、参数、图纸、互换、价格

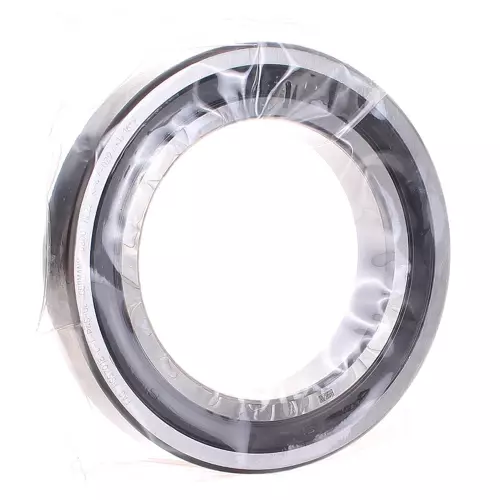

FAG HSS7018-C-T-P4S-UL轴承
更新日期：2025-02-26 11:09:34
市场价：￥2198.49元
销售价：电话咨询
库存：10套
FAG HSS7018-C-T-P4S-UL轴承属于主轴轴承 HSS70..-C 系列，已调整，成对或成套安装，接触角α=15°，两侧带非接触式唇形密封件，公差受限。
前缀列表：【HSS：带密封的高转速钢制小球轴承】。后缀列表：【-C：接触角 15°】【-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架】【-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级】【-U：单个轴承，万能配对】【L：轻预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
H
S
S
7
0
1
8
-
C
-
T
-
P
4
S
-
U
L
HSS：带密封的高转速钢制小球轴承
7：角接触球轴承
0：尺寸系列：10系列
18：内径：90 mm
-C：接触角 15°
-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：单个轴承，万能配对
L：轻预紧
HSS：
带密封的高转速钢制小球轴承
7：
角接触球轴承
0：
尺寸系列：10系列
18：
内径：90 mm
-C：
接触角 15°
-T：
外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：
FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：
单个轴承，万能配对
L：
轻预紧
| 主要尺寸&性能数据 | ||
| d | 90 mm | 内径 |
| D | 140 mm | 外径 |
| B | 24 mm | 宽度 |
| Cr | 36,000 N | 径向额定动载荷 |
| C0r | 26,500 N | 径向额定静载荷 |
| Cur | 2,600 N | 径向疲劳极限载荷 |
| nG Grease | 14,000 1/min | 极限转速-脂润滑 |
| 1.241 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| r1 min | 1.5 mm | 最小倒角尺寸 |
| α | 15 ° | 接触角 |
| 安装参数 | ||
| da | 100 mm | 轴肩直径 |
| da | h12 | 轴肩径向游隙 |
| Da | 131 mm | 外圈肩径 |
| Da | H12 | 外圈径向游隙 |
| ra max | 1.5 mm | 最大凹槽半径 |
| ra1 max | 0.6 mm | 最大凹槽半径 |
| a | 27.4 mm | 压力锥顶点之间的距离 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 附加附件 | ||
| FV L | 126 N | 轻预紧 |
| FV M | 377 N | 中预紧 |
| FV H | 754 N | 重预紧 |
| KaE L | 375 N | 轻升力 |
| KaE M | 1,178 N | 中升力 |
| KaE H | 2,451 N | 重升力 |
| ca L | 65.4 N/µm | 轻轴向刚度 |
| ca M | 102 N/µm | 中轴向刚度 |
| ca H | 140 N/µm | 重轴向刚度 |
