FAG HCB71904-E-2RSD-T-P4S-UL轴承尺寸、参数、图纸、互换、价格

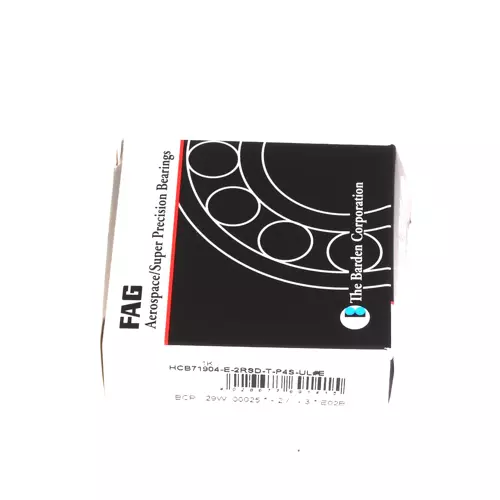

FAG HCB71904-E-2RSD-T-P4S-UL轴承
更新日期：2025-02-25 12:26:44
市场价：￥2133.58元
销售价：电话咨询
库存：2套
FAG HCB71904-E-2RSD-T-P4S-UL轴承属于主轴轴承 HCB719..-E-2RSD 系列，已调整，成对或成套安装，接触角α=25°，陶瓷球，两侧带非接触式唇形密封件，公差受限。
前缀列表：【HCB：陶瓷球轴承】。后缀列表：【-E：接触角 25°】【-2RSD：两侧带非接触式橡胶密封件，且已填充润滑脂】【-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架】【-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级】【-U：单个轴承，万能配对】【L：轻预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
H
C
B
7
1
9
0
4
-
E
-
2
R
S
D
-
T
-
P
4
S
-
U
L
HCB：陶瓷球轴承
7：角接触球轴承
19：尺寸系列：19系列
04：内径：20 mm
-E：接触角 25°
-2RSD：两侧带非接触式橡胶密封件，且已填充润滑脂
-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：单个轴承，万能配对
L：轻预紧
HCB：
陶瓷球轴承
7：
角接触球轴承
19：
尺寸系列：19系列
04：
内径：20 mm
-E：
接触角 25°
-2RSD：
两侧带非接触式橡胶密封件，且已填充润滑脂
-T：
外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：
FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：
单个轴承，万能配对
L：
轻预紧
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| D | 37 mm | 外径 |
| B | 9 mm | 宽度 |
| Cr | 7,000 N | 径向额定动载荷 |
| C0r | 2,950 N | 径向额定静载荷 |
| Cur | 236 N | 径向疲劳极限载荷 |
| nG Grease | 53,000 1/min | 极限转速-脂润滑 |
| 35 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.3 mm | 最小倒角尺寸 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da | 24 mm | 轴肩直径 |
| da | h12 | 轴肩径向游隙 |
| Da | 33.5 mm | 外圈肩径 |
| Da | H12 | 外圈径向游隙 |
| ra max | 0.3 mm | 最大凹槽半径 |
| ra1 max | 0.15 mm | 最大凹槽半径 |
| a | 11.1 mm | 压力锥顶点之间的距离 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 附加附件 | ||
| FV L | 20 N | 轻预紧 |
| FV M | 98 N | 中预紧 |
| FV H | 223 N | 重预紧 |
| KaE L | 58 N | 轻升力 |
| KaE M | 289 N | 中升力 |
| KaE H | 678 N | 重升力 |
| ca L | 42.5 N/µm | 轻轴向刚度 |
| ca M | 75.3 N/µm | 中轴向刚度 |
| ca H | 104 N/µm | 重轴向刚度 |
